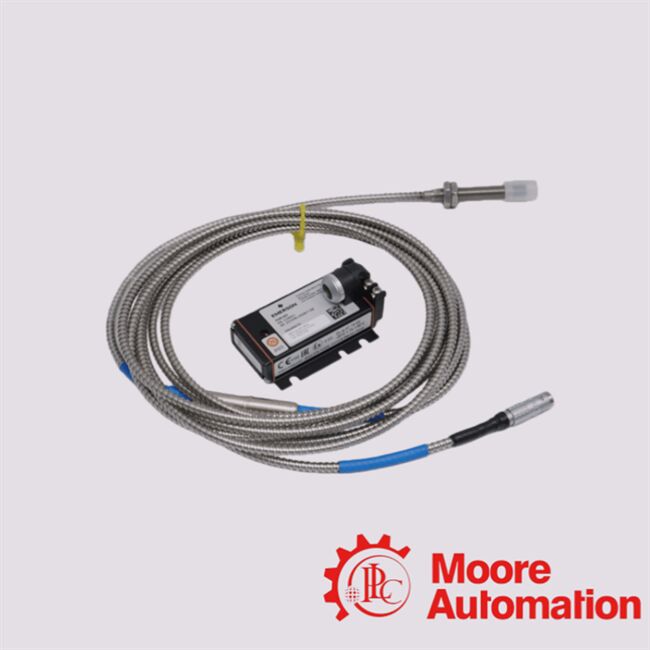

PR6423/01K-010 এমারসন এডি স্ট্রিম সেন্সর

PR6423 সিরিজ হল একটি নন-কন্টাক্ট এডি-কারেন্ট ডিসপ্লেসমেন্ট (প্রক্সিমিটি) সেন্সর — যা ঘূর্ণায়মান যন্ত্রপাতিতে স্ট্যাটিক এবং ডাইনামিক শ্যাফ্ট ডিসপ্লেসমেন্ট এবং গতি পরিমাপের জন্য ব্যবহৃত হয়

 (যেমন, টারবাইন, কম্প্রেসার, পাম্প, গিয়ারবক্স)। এটি রেডিয়াল এবং অক্ষীয় শ্যাফ্ট ডিসপ্লেসমেন্ট/অবস্থান, শ্যাফ্ট একসেন্ট্রিসিটি, কম্পন/দোলন, তেল-ফিল্ম পরিমাপ করে

 বেধ / বেয়ারিং ক্লিয়ারেন্স, অক্ষীয় থ্রাস্ট, ডিফারেনশিয়াল প্রসারণ, ভালভ/এয়ার-গ্যাপ ক্লিয়ারেন্স — মূলত একটি

ধাতব ঘূর্ণায়মান শ্যাফ্ট এবং একটি স্থির পৃষ্ঠের মধ্যে যেকোনো ক্লিয়ারেন্স বা নড়াচড়া। সংক্ষেপে: PR6423 হল শ্যাফ্ট নিরীক্ষণের জন্য একটি উচ্চ-নির্ভুলতা, নন-কন্টাক্ট সেন্সর

 গুরুত্বপূর্ণ ঘূর্ণায়মান সরঞ্জামে গতি / স্থানচ্যুতি / কম্পন; “/01K‑010” সেই পরিবারের একটি প্রকার হবে।

0.5 মিমি (≈ 20 mils) — অর্থাৎ, শূন্য স্থানচ্যুতির সময়ে সেন্সর টিপ এবং লক্ষ্যের মধ্যে ক্যালিব্রেট করা ফাঁক।

ইনস্টলেশন এবং নিরাপত্তা নোট

PR6423 সেন্সরগুলির জন্য প্রস্তুতকারকের সাধারণ নির্দেশিকাগুলির উপর ভিত্তি করে।

• নন-কন্টাক্ট মাউন্টিং অপরিহার্য: সেন্সর টিপটিকে অবশ্যই টার্গেট শ্যাফ্ট পৃষ্ঠের দিকে মুখ করতে হবে, একটি নির্দিষ্ট “এয়ার-গ্যাপ” (নমিনাল ~ 0.5 মিমি) সহ। পরিমাপটি সেই ফাঁকের পরিবর্তনের উপর ভিত্তি করে; সেন্সর অবশ্যই না শ্যাফ্ট স্পর্শ করবে না।

• সঠিক সারিবদ্ধকরণ (লম্বতা): সেন্সর প্রোবটি পরিমাপ করা পৃষ্ঠের সাথে লম্বভাবে মাউন্ট করা উচিত; কোনো কাত পরিমাপের ত্রুটি ঘটাতে পারে, বিশেষ করে শ্যাফ্ট ঘোরানোর সময়। এমনকি ছোট কৌণিক বিচ্যুতিগুলিও গতিশীল পরিস্থিতিতে উল্লেখযোগ্য পরিমাপের ত্রুটি ঘটাতে পারে।

• মাউন্টিং থ্রেড / যান্ত্রিক মাউন্ট: মডেল দ্বারা নির্দিষ্ট করা সঠিক মাউন্টিং (M10×1 বা 3/8‑24 UNF) ব্যবহার করুন। সঠিক যান্ত্রিক ফিক্সেশন প্রয়োজন — প্রোব হোল্ডার/ব্র্যাকেটের কম্পন বা স্থান পরিবর্তন এড়িয়ে চলুন, কারণ নড়াচড়া রিডিংকে বিকৃত করবে।

• কেবল হ্যান্ডলিং: নির্দিষ্ট তারের প্রকার ব্যবহার করুন (PTFE-ইনসুলেটেড বা আর্মার্ড যদি নির্দিষ্ট করা হয়)। ন্যূনতম বাঁক ব্যাসার্ধের প্রতি সম্মান করুন (স্ট্যান্ডার্ড কেবল: ≥ 25 মিমি; আর্মার্ড কেবল: ≥ 35 মিমি) অভ্যন্তরীণ তারের ক্ষতি বা সংকেত অখণ্ডতা হ্রাস করা এড়াতে।

• উপযুক্ত সিগন্যাল কনভার্টার / কন্ডিশনার ব্যবহার: ডাউনস্ট্রিম ইন্সট্রুমেন্টেশনের জন্য একটি ব্যবহারযোগ্য অ্যানালগ আউটপুট (ভোল্টেজ বা কারেন্ট) তৈরি করতে কাঁচা এডি-কারেন্ট সিগন্যাল অবশ্যই একটি সামঞ্জস্যপূর্ণ কনভার্টার (বা মনিটরিং সিস্টেম) দিয়ে প্রক্রিয়া করতে হবে।

• পরিবেশগত ও কার্যকরী অবস্থা: সেন্সরটি শিল্প অবস্থার জন্য ডিজাইন করা হয়েছে — উচ্চ তাপমাত্রা, কম্পন, সম্ভাব্য তেল/কুয়াশার এক্সপোজার। নিশ্চিত করুন যে ইনস্টলেশন পরিবেশ নির্দিষ্ট সীমাগুলির সাথে মেলে বা তার মধ্যে রয়েছে (তাপমাত্রা, সুরক্ষা রেটিং, তারের রুটিং, সিলিং)।

• ইনস্টলেশনের পরে ক্রমাঙ্কন: মাউন্টিং করার পরে, প্রস্তুতকারকের নির্দেশাবলী অনুসারে টার্গেট শ্যাফ্ট (বা একটি ক্রমাঙ্কন স্ট্যান্ডার্ড) সহ এয়ার-গ্যাপ / শূন্য-রেফারেন্স সেট এবং ক্যালিব্রেট করুন। কোনো পুনরায় ইনস্টলেশন বা সেন্সর প্রতিস্থাপন পুনরায় ক্রমাঙ্কন করার জন্য অনুরোধ করা উচিত।

• মানগুলির সাথে সম্মতি (প্রয়োজনে): PR6423 সিরিজটি যন্ত্রপাতি পর্যবেক্ষণের জন্য শিল্প মান পূরণ করার জন্য ডিজাইন করা হয়েছে (যেমন API 670, DIN 45670, ISO 10817‑1) — বিশেষ করে গুরুত্বপূর্ণ টার্বোমেকানিক্স অ্যাপ্লিকেশনের জন্য।

• বিপজ্জনক পরিবেশের জন্য উপযুক্ততা (ঐচ্ছিকভাবে): সঠিক সিগন্যাল কন্ডিশনার এবং নিরাপত্তা বাধাগুলির সাথে ব্যবহার করা হলে, PR6423-এর মতো এডি-কারেন্ট সেন্সরগুলি বিপজ্জনক/বিস্ফোরক পরিবেশে ব্যবহার করা যেতে পারে — তবে শুধুমাত্র যদি সম্পূর্ণ সিস্টেম (সেন্সর + কনভার্টার + বাধা) প্রযোজ্য সার্টিফিকেশন প্রয়োজনীয়তা পূরণ করে; আপনার দেশ/অঞ্চল অনুযায়ী সার্টিফিকেশন স্ট্যাটাস যাচাই করা উচিত।
