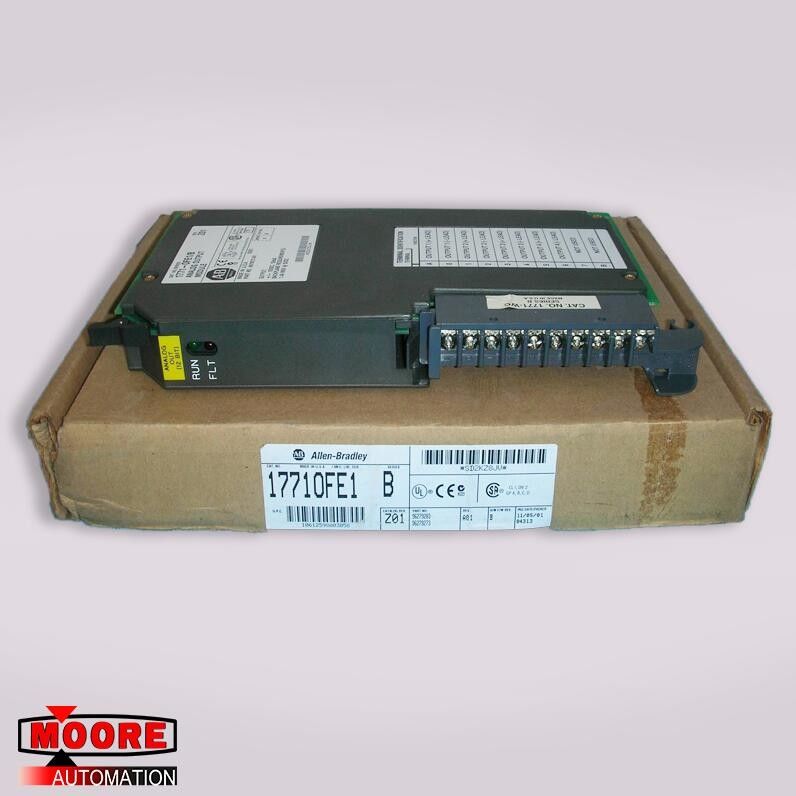

1771-0FE1 / বি 1771-WC অ্যালেন ব্র্যাডলি এনালগ আউটপুট মডিউল
পণ্য স্পেসিফিকেশন
ব্র্যান্ড / প্রস্তুতকর্তা | অ্যালেন ব্র্যাডলি/আমেরিকা |
অংশ সংখ্যা |
1771-0FE1 / বি |
বিকল্প অংশ নম্বর | 1771-শৌচাগার |
বিবরণ | অ্যানালগ আউটপুট মডিউল |
Dimennsions | WHD5.1 সেমি x 15.2 সেমি x 25.4 সেমি |
ওজন | 0.5 কেজি |
পণ্যের বিবরণ
The Analog Output Module (cat. no. 1771-OFE) is an intelligent block transfer module that converts binary or four-digit BCD values (supplied by your processor) to analog signals at its four module outputs. অ্যানালগ আউটপুট মডিউল (বিড়াল নং। 1771-OFE) একটি বুদ্ধিমান ব্লক স্থানান্তর মডিউল যা বাইনারি বা চার-অঙ্কের বিসিডি মানগুলিকে (আপনার প্রসেসর দ্বারা সরবরাহ করা) এর চারটি মডিউল আউটপুটগুলিতে এনালগ সংকেতে রূপান্তর করে। The module accomplishes the data transfer with block transfer programming. মডিউলটি ব্লক ট্রান্সফার প্রোগ্রামিংয়ের সাথে ডেটা ট্রান্সফারটি সম্পন্ন করে।
Block transfer write (BTW) programming moves up to 13 words of data from the processor to the module for digital to analog (D/A) conversion in one program scan. ব্লক ট্রান্সফার রাইটিং (বিটিডাব্লু) প্রোগ্রামিং এক প্রোগ্রাম স্ক্যানে ডিজিটাল থেকে অ্যানালগ (ডি / এ) রূপান্তরকরণের জন্য প্রসেসর থেকে মডিউল পর্যন্ত ডেটা শব্দের 13 শব্দ পর্যন্ত চলে আসে। This information is converted to analog signals and is sent to the appropriate output channels. এই তথ্যটি এনালগ সিগন্যালে রূপান্তরিত হয় এবং উপযুক্ত আউটপুট চ্যানেলে প্রেরণ করা হয়। A block transfer read (BTR) moves five words of data from the module to the processor data table, if desired, for diagnostic purposes. একটি ব্লক ট্রান্সফার রিড (বিটিআর) মডিউল থেকে প্রসেসরের ডেটা টেবিলের পাঁচটি ডাটা সরিয়ে দেয়, যদি ইচ্ছা হয় তবে ডায়াগনস্টিক উদ্দেশ্যে for The BTR is discussed in Chapter 7, “Diagnostics and Troubleshooting.” বিটিআর Chapter ম অধ্যায়ে আলোচনা করা হয়েছে, "ডায়াগনস্টিকস এবং ট্রাবলশুটিং।"
The module has a scaling feature that converts data sent to the module in engineering units to the proper analog signals. মডিউলটির একটি স্কেলিং বৈশিষ্ট্য রয়েছে যা ইঞ্জিনিয়ারিং ইউনিটে মডিউলটিতে প্রেরিত ডেটাগুলিকে যথাযথ অ্যানালগ সংকেতগুলিতে রূপান্তর করে। You may connect up to four analog output devices--such as valve positioners, motor speed controllers, signal converters or recorders--to the analog output module's four channels. অ্যানালগ আউটপুট মডিউলের চারটি চ্যানেলে আপনি চারটি এনালগ আউটপুট ডিভাইস - যেমন ভালভ পজিশনার, মোটর স্পিড কন্ট্রোলার, সিগন্যাল রূপান্তরকারী বা রেকর্ডারগুলির সাথে সংযুক্ত করতে পারেন। All analog output device inputs should conform to the voltage or current ratings of each module output channel. সমস্ত অ্যানালগ আউটপুট ডিভাইস ইনপুটগুলি প্রতিটি মডিউল আউটপুট চ্যানেলের ভোল্টেজ বা বর্তমান রেটিংগুলির সাথে সামঞ্জস্য করা উচিত।
প্রোগ্রামেবল কন্ট্রোলার সিস্টেমে, অ্যানালগ আউটপুট মডিউল
নিম্নলিখিত ফাংশন সরবরাহ করে:
চারটি স্বতন্ত্রভাবে পৃথক পৃথক পৃথক আউটপুট
ইঞ্জিনিয়ারিং ইউনিটগুলিতে নির্বাচনযোগ্য স্কেলিং
নির্বাচনযোগ্য ডেটা ফর্ম্যাট
বাছাইযোগ্য ভোল্টেজের ব্যাপ্তি (কেবলমাত্র 1771-OFE1)
কোনও বাহ্যিক শক্তি প্রয়োজন নেই - শক্তি 1771 আই / ওচেসিস ব্যাকপ্লেন থেকে আঁকা।
শুধুমাত্র একটি I / O স্লট প্রয়োজন
