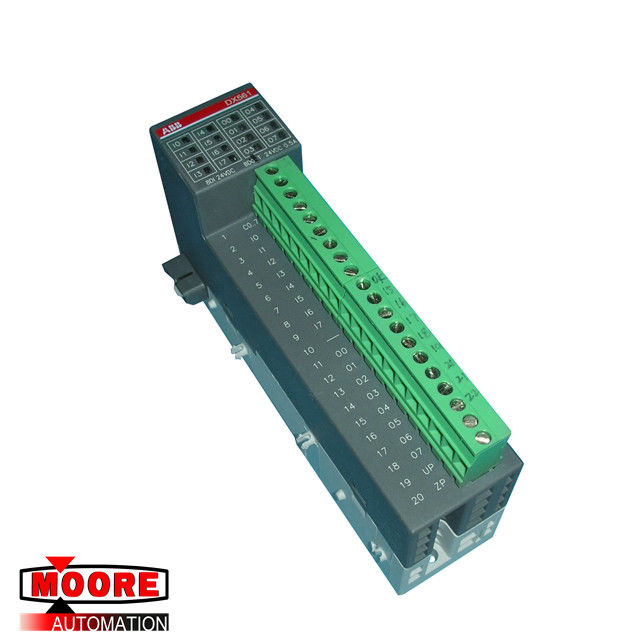

DX561 বি 2 1TNE968902R2301 ডিজিটাল ইনপুট আউটপুট মডিউল 24 ভিডিসি 0.5A
  • DX561 বি 2 1TNE968902R2301 ডিজিটাল ইনপুট আউটপুট মডিউল 24 ভিডিসি 0.5A

DX561 বি 2 1TNE968902R2301 ডিজিটাল ইনপুট আউটপুট মডিউল 24 ভিডিসি 0.5A

উৎপত্তি স্থল সুইডেন
পরিচিতিমুলক নাম ABB
সাক্ষ্যদান CO.CQ
মডেল নম্বার DX561 বি 2 1TNE968902R2301
পণ্যের বিবরণ
উত্পাদন বছর:
2020
কন 6DS1311-8AEtrol সিস্টেম:
DX561 বি 2 1TNE968902R2301
আবেদন:
পারমাণবিক শক্তি কেন্দ্র
অগ্রজ সময়:
মজুদ
বিবরণ:
এবিবি
ওজন:
4lbs
লক্ষণীয় করা:

abb plc

,

সুবিধার নিয়ামক 31

পেমেন্ট এবং শিপিং শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
1
মূল্য
inquiry
প্যাকেজিং বিবরণ
কারখানার সিলযুক্ত নতুন এবং আসল
ডেলিভারি সময়
আজ
পরিশোধের শর্ত
টি / টি
যোগানের ক্ষমতা
একটি দিন 10 টুকরা
পণ্যের বর্ণনা



DX561 বি 2 1TNE968902R2301 এবিবি ডিজিটাল ইনপুট / আউটপুট মডিউল 24 ভিডিসি 0.5 এ



ব্র্যান্ড / প্রস্তুতকর্তা এবিবি / সুইডেন
অংশ সংখ্যা

DX561 বি 2

বিকল্প অংশ নম্বর

1TNE968902R2301

বিবরণ ডিজিটাল ইনপুট / আউটপুট মডিউল
Dimennsions 3.4 সেমি x 8.5 সেমি x 13.5 সেমি
ওজন 0.12kg



পণ্যের বিবরণ

প্রযুক্তিগত তথ্য

প্রক্রিয়া সরবরাহ ভোল্টেজ ইউপি:

সংযোগগুলি: ইউপির জন্য টার্মিনাল 19 (+ 24 ভিডিসি) এবং জেডপির (0 ভিডিসি) জন্য টার্মিনাল 20

রেটেড মান: 24 ভিডিসি

Current consumption via UP terminal: 5 mA + max. ইউপি টার্মিনালের মাধ্যমে বর্তমান ব্যবহার: 5 এমএ + সর্বোচ্চ। 0.5 A per output আউটপুট প্রতি 0.5 এ

Max. সর্বোচ্চ। Ripple: 5 % রিপল: 5%

বর্তমান প্রবেশ করান: 0.000002 এ

বিপরীত ভোল্টেজের বিরুদ্ধে সুরক্ষা: হ্যাঁ

Rated protection fuse for UP: Recommended; ইউপি জন্য রেট সুরক্ষা ফিউজ: প্রস্তাবিত; the outputs must be protected by an 3 A fast fuse আউটপুটগুলি অবশ্যই একটি 3 দ্রুত ফিউজ দ্বারা সুরক্ষিত করা উচিত

Current consumption from 24 VDC power supply at the L+/UP and M/ZP terminals of the CPU/bus module: Ca. সিপিইউ / বাস মডিউলটির এল + / ইউপি এবং এম / জেডপি টার্মিনালগুলিতে 24 ভিডিসি বিদ্যুৎ সরবরাহ থেকে বর্তমান খরচ: সিএ 10 mA 10 এমএ

গ্যালভ্যানিক বিচ্ছিন্নতা: হ্যাঁ, ইনপুট গ্রুপ এবং আউটপুট গ্রুপ এবং মডিউলের বাকি অংশগুলির মধ্যে



মডিউল প্রতি চ্যানেল সংখ্যা: 8

চ্যানেলে গ্রুপগুলিতে বিতরণ: 8 টি চ্যানেলের জন্য 1 টি গ্রুপ

চ্যানেলগুলির I0 থেকে I7 এর সংযোগগুলি: টার্মিনাল 2 থেকে 9

I0 থেকে I7 চ্যানেলগুলির জন্য সম্ভাব্য রেফারেন্স: টার্মিনাল 1

Indication of the input signals: 1 yellow LED per channel; ইনপুট সংকেতগুলির ইঙ্গিত: প্রতি চ্যানেল 1 টি হলুদ LED; the LED is ON when the input signal is high (signal 1) ইনপুট সিগন্যাল বেশি হলে এলইডি চালু থাকে (সিগন্যাল 1)

ইনপুট সূচকটির পর্যবেক্ষণের বিন্দু: এলইডি ইনপুট সার্কিটরির অংশ

Input type according to EN 61131-2: Type 1 source; এন 61131-2 অনুযায়ী ইনপুট টাইপ: প্রকার 1 উত্স; Type 1 sink 1 সিঙ্ক টাইপ করুন

Input signal range: -24 VDC; ইনপুট সংকেত পরিসর: -24 ভিডিসি; +24 VDC +24 ভিডিসি

Signal: 0 -5 V...+3 V; সংকেত: 0 -5 ভি ... + 3 ভি; -3 V...+5 V -3 ভি ... + 5 ভি

Undefined signal: -15 V...+ 5 V; অপরিবর্তিত সংকেত: -15 ভি ... + 5 ভি; +5 V...+15 V +5 ভি ... + 15 ভি

Signal: 1 -30 V...-15 V; সংকেত: 1 -30 ভি ...- 15 ভি; +15 V...+30 V +15 ভি ... + 30 ভি

Ripple with signal: 0 -5 V...+3 V; সংকেত দিয়ে রিপল: 0 -5 ভি ... + 3 ভি; -3 V...+5 V -3 ভি ... + 5 ভি

Ripple with signal: 1 -30 V...-15 V; সংকেত দিয়ে রিপল: 1 -30 ভি ...- 15 ভি; +15 V...+30 V +15 ভি ... + 30 ভি

প্রতি চ্যানেল ইনপুট বর্তমান:

Input voltage +24 V; ইনপুট ভোল্টেজ +24 ভি; Typ. Typ। 5 mA 5 এমএ

Input voltage +5 V; ইনপুট ভোল্টেজ +5 ভি; Typ. Typ। 1 mA 1 এমএ

Input voltage +15 V; ইনপুট ভোল্টেজ +15 ভি; > 2.5 mA > 2.5 এমএ

Input voltage +30 V; ইনপুট ভোল্টেজ +30 ভি; < 8 mA <8 এমএ

Max. সর্বোচ্চ। permissible leakage current (at 2-wire proximity switches): 1 mA জায়েজ ফুটো বর্তমান (2-তারের প্রক্সিমিটি সুইচে): 1 এমএ

Input delay (0->1 or 1->0): Typ. ইনপুট বিলম্ব (0-> 1 বা 1-> 0): টাইপ করুন। 8 ms 8 এমএস

ইনপুট ডেটার দৈর্ঘ্য: 1 বাইট

Max. সর্বোচ্চ। cable length: Shielded 500 m; তারের দৈর্ঘ্য: ঝালাই 500 মি; Unshielded 300 m নিরক্ষিত 300 মি

DX561 বি 2 1TNE968902R2301 ডিজিটাল ইনপুট আউটপুট মডিউল 24 ভিডিসি 0.5A 0
