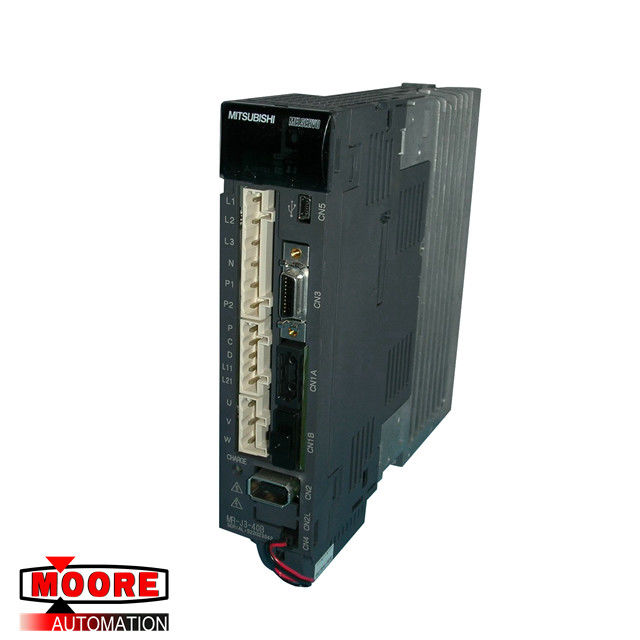

এমআর-জে-৩৪ বি এমআরজে ৩৪০ বি মিতশ্বি সার্ভো ড্রাইভার 400 ডাব্লু 200 ভি
ব্র্যান্ড / প্রস্তুতকর্তা | মিত্বলশি / জাপন |
অংশ সংখ্যা |
এম আর-J3-40B |
বিকল্প অংশ নম্বর |
এম আর-J3-40B |
বিবরণ | সার্ভো ড্রাইভার |
Dimennsions | 6.5 সেমি x 11.0 সেমি x 20.4 সেমি |
ওজন | 1.5 কেজি |
পণ্যের বিবরণ
The Mitsubishi MELSERVO-J3 series general-purpose AC servo has further higher performance and higher functions compared to the current MELSERVO-J2-Super series.The MR-J3-B servo amplifier connects to servo system controller and others via high speed synchronous network and operates by directly reading position data. মিতসুবিশি মেলসারভো-জে 3 সিরিজের জেনারেল-উদ্দেশ্য এসি সার্ভোর বর্তমান মেলসারভো-জে 2-সুপার সিরিজের তুলনায় আরও উচ্চতর কর্মক্ষমতা এবং উচ্চতর ফাংশন রয়েছে MR এমআর-জে 3-বি সার্ভো পরিবর্ধকটি হাই স্পিড সিঙ্ক্রোনাস নেটওয়ার্কের মাধ্যমে সার্ভো সিস্টেম কন্ট্রোলার এবং অন্যদের সাথে সংযুক্ত করে এবং সরাসরি অবস্থানের ডেটা পড়ার দ্বারা পরিচালনা করে। The rotation speed/direction control of servo motor and the high accuracy positioning are executed with the data from command module. সার্ভো মোটরটির ঘূর্ণন গতি / দিকনির্দেশ নিয়ন্ত্রণ এবং উচ্চ নির্ভুলতার অবস্থান কমান্ড মডিউল থেকে প্রাপ্ত ডেটা দিয়ে কার্যকর করা হয়। SSCNET equipped by theMR-J3-B servo amplifier greatly improved its communication speed and noise tolerance by adopting optical communication system compared to the current SSCNET. এমএসআর-জে 3-বি সার্ভো অ্যামপ্লিফায়ার দ্বারা সজ্জিত এসএসসিএনইটি বর্তমান এসএসসিএনটের তুলনায় অপটিক্যাল যোগাযোগ ব্যবস্থা গ্রহণ করে এর যোগাযোগের গতি এবং শব্দ সহনশীলতার ব্যাপক উন্নতি করেছে। For wiring distance, 50m of the maximum distance between electrodes is also offered.The torque limit with clamping circuit is put on the servo amplifier in order to protect the power transistor of main circuit from the over current caused by rapid acceleration/deceleration or overload. তারের দূরত্বের জন্য, বৈদ্যুতিনগুলির মধ্যে সর্বাধিক দূরত্বের 50 মিটারও দেওয়া হয় cla ক্ল্যাম্পিং সার্কিটের সাথে টর্ক সীমাটি সার্ভো এমপ্লিফায়ারে লাগানো হয় দ্রুত ত্বরণ / হ্রাস বা ওভারলোডের কারণে ওভার কারেন্ট থেকে মূল সার্কিটের পাওয়ার ট্রানজিস্টরকে সুরক্ষিত করার জন্য serv In addition, torque limit value can be changed to desired value with parameter. তদ্ব্যতীত, টর্কের সীমা মানটি প্যারামিটারের সাথে পছন্দসই মানটিতে পরিবর্তন করা যেতে পারে।
বিশেষ উল্লেখ
ভোল্টেজ / ফ্রিকোয়েন্সি: 3-ফেজ বা 1-ফেজ 200 থেকে 230VAC, 50 / 60Hz
অনুমতিযোগ্য ভোল্টেজের ওঠানামা: 3-ফেজ বা 1-ফেজ 200 থেকে 230VAC: 170 থেকে 253VAC
অনুমানযোগ্য ফ্রিকোয়েন্সি ওঠানামা: 5% এর মধ্যে
বিদ্যুৎ সরবরাহের ক্ষমতা: বিভাগ 10.2 দেখুন
বর্তমান প্রবেশ করান: বিভাগ 10.5 দেখুন
নিয়ন্ত্রণ ব্যবস্থা: সাইন-ওয়েভ পিডাব্লুএম নিয়ন্ত্রণ, বর্তমান নিয়ন্ত্রণ ব্যবস্থা
সুরক্ষামূলক ফাংশন: ওভারকন্টেন্ট শাট-অফ, ওভার ভোল্টেজ শাট-অফ, পুনরায় জরিমানা ওভারলোড শট-অফ (বৈদ্যুতিন থার্মাল রিলে), সার্ভো মোটর ওভারিট হিট সুরক্ষা, এনকোডার ত্রুটি সুরক্ষা, পুনরুত্পাদন ত্রুটি সুরক্ষা, আনসারভোল্টেজ, তাত্ক্ষণিক শক্তি ব্যর্থতা সুরক্ষা, ওভারস্পিড সুরক্ষা, অতিরিক্ত ত্রুটি সুরক্ষা.
ক্রিয়া
উচ্চ-রেজোলিউশন এনকোডার: 262144 ডাল / রেভের হাই-রেজোলিউশন এনকোডারটি সার্ভো মোটর এনকোডার হিসাবে ব্যবহৃত হয়।
লো-পাস ফিল্টার: সার্ভো সিস্টেমের প্রতিক্রিয়া বৃদ্ধির সাথে সাথে উচ্চ-ফ্রিকোয়েন্সি অনুরণনকে দমন করে।
মেশিন সিমুলেশন: মেশিন বিশ্লেষক ফলাফলের ভিত্তিতে ব্যক্তিগত কম্পিউটারের স্ক্রিনে মেশিনের গতিগুলি অনুকরণ করতে পারে M এই ফাংশনের জন্য এমআর কনফিগারেটর প্রয়োজনীয়।
হালকা কম্পন দমন কনট্রো: একটি সার্ভো মোটর স্টপে উত্পাদিত 1 ডালের কম্পনকে দমন করে
Auto tuning: Automatically adjusts the gain to optimum value if load applied to the servomotor shaft varies. অটো টিউনিং: সার্ভোমোটর শ্যাফ্টে লোড প্রয়োগ করা হলে তার পরিমাণটি স্বয়ংক্রিয়ভাবে সর্বোত্তম মানটিতে অ্যাডজাস্ট করে। Higher in performance than MR-J2-Super series servo amplifier. এমআর-জে 2-সুপার সিরিজের সার্ভো অ্যামপ্লিফায়ারের চেয়ে কর্মক্ষমতা বেশি।
ব্রেক হওয়া পর্যন্ত: পুনরূজীবের বিকল্পটি পর্যাপ্ত পুনর্জন্মক্ষম শক্তি সরবরাহ করতে পারে না এমন সময় ব্যবহৃত হয় 5
