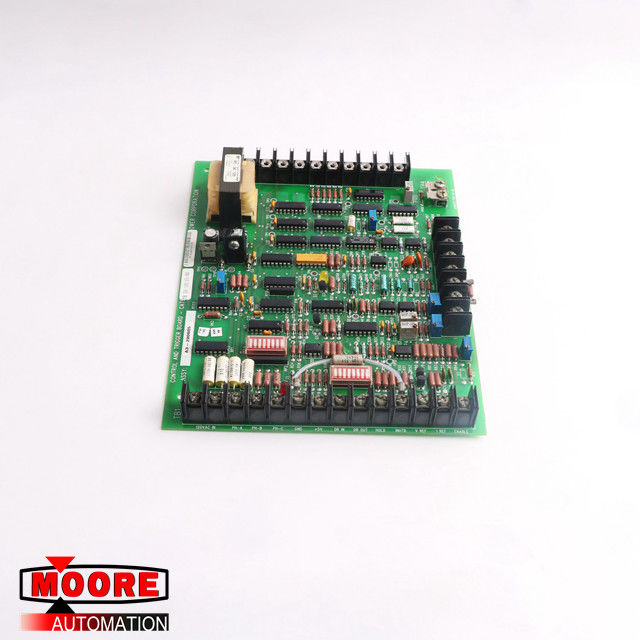

3- পর্যায়ের বিদ্যুৎ সরবরাহের জন্য কন্ট্রোল এ 3-290605 নিয়ন্ত্রণ এবং ট্রিগার বোর্ড

3-স্তর বিদ্যুৎ সরবরাহের জন্য কন্ট্রোল এ 3-290605 নিয়ন্ত্রণ এবং ট্রিগার বোর্ড

পণ্যের বিবরণ

The Control and Trigger Board, CAT Board, is designed to the requirements learned from many years of experience with SCR controlled high power equipment. কন্ট্রোল অ্যান্ড ট্রিগার বোর্ড, সিএটি বোর্ড, এসসিআর নিয়ন্ত্রিত উচ্চ শক্তি সরঞ্জামের সাথে বহু বছরের অভিজ্ঞতা থেকে শিখে নেওয়া প্রয়োজনীয়তার জন্য নকশাকৃত। Modern CMOS integrated circuit technology has allowed an extremely compact, unitized design with low power consumption. আধুনিক সিএমওএস ইন্টিগ্রেটেড সার্কিট প্রযুক্তি স্বল্প বিদ্যুত ব্যবহারের সাথে একটি অত্যন্ত কমপ্যাক্ট, ইউনিটযুক্ত নকশাকে অনুমতি দিয়েছে। The following description covers the major features and applications of the design. নিম্নলিখিত বিবরণে নকশার প্রধান বৈশিষ্ট্য এবং অ্যাপ্লিকেশনগুলি অন্তর্ভুক্ত।

শক্তি এবং রেফারেন্স নিয়ন্ত্রক

1. কন্ট্রোল পাওয়ার (120 ভ্যাক নামমাত্র) টার্মিনালগুলিতে টিবি 1-1 এবং টার্মিনাল টিবি 1-2 প্রয়োগ করতে হবে।

ক) সর্বনিম্ন ইনপুট ভোল্টেজ: 85 ভ্যাক AC

খ) সর্বাধিক ইনপুট ভোল্টেজ: 135 ভ্যাক

২.ফেজিং রেফারেন্স

ক) TB1-3, TB1-4, এবং TB1-5 টার্মিনালগুলিতে প্রয়োগ করতে হবে।

খ) এসসিআর'র যথাযথ গুলি চালানোর নিশ্চয়তা দেওয়ার জন্য সঠিক পর্যায়ে ঘোরানো এবং ক্রমটি গুরুত্বপূর্ণ।

c) The 3-phase references must be balanced to within ± 5% of each other. গ) 3-পর্যায়ের রেফারেন্সগুলি একে অপরের 5% ডলারের মধ্যে ভারসাম্যপূর্ণ হতে হবে। The CAT board incorporates phase imbalance detection and in the event of a lost phase or high imbalance the board will inhibit its output until the phase balance has been restored. সিএটি বোর্ড ফেজ ভারসাম্য শনাক্তকরণকে অন্তর্ভুক্ত করে এবং হারানো পর্ব বা উচ্চ ভারসাম্যহীনতার ক্ষেত্রে পর্বের ভারসাম্য পুনরুদ্ধার না হওয়া পর্যন্ত বোর্ড তার আউটপুটটিকে বাধা দেয়।

d) The voltage of the 3-phase reference is not critical; d) 3-পর্যায়ের রেফারেন্সের ভোল্টেজ সমালোচনা নয়; it may be between 60 VAC and 200 VAC. এটি 60 ভ্যাক এবং 200 ভ্যাকের মধ্যে হতে পারে।

ঙ) 3-পর্বের রেফারেন্সটি একটি রেজিস্টার ডিভাইডারের মাধ্যমে বা তিনটি ছোট কন্ট্রোল ট্রান্সফর্মারের মাধ্যমে পাওয়া যেতে পারে।

3. নিয়ন্ত্রণ পরিবর্ধক রেফারেন্স

ক) টার্মিনাল টিবি 1-7 এ কম তাপমাত্রার সহ-দক্ষতার সাথে একটি স্থিতিশীল নিয়ন্ত্রণ রেফারেন্স সরবরাহ করা হয়।

b) The reference must be preset to 5.00 volts through P1; খ) রেফারেন্সটি পি 1 এর মাধ্যমে 5.00 ভোল্টের প্রিসেট হতে হবে; it can supply approximately 30 ma to the control potentiometers. এটি নিয়ন্ত্রণ পেন্টিওমিটারগুলিতে প্রায় 30 ম সরবরাহ করতে পারে।

c) The control potentiometers may be 10K, 2 watts. গ) নিয়ন্ত্রণের সম্ভাবনাগুলি 10 কে, 2 ওয়াট হতে পারে। They are returned to terminals TB1-12 (VREF) and TB1-13 (IREF). তারা টার্মিনালগুলিতে ফিরে আসে TB1-12 (VREF) এবং TB1-13 (IREF)। The ground return is terminal TB1-6. গ্রাউন্ড রিটার্নটি টার্মিনাল টিবি 1-6।

ঘ) ইনপুট রেফারেন্স ইনপুটগুলির যথেষ্ট ফিল্টারিং (আরসি = 0.4) নিয়ন্ত্রণ পরিবর্ধকের আগে সর্বাধিক শব্দ দমন পাওয়ার জন্য ব্যবহৃত হয়।
