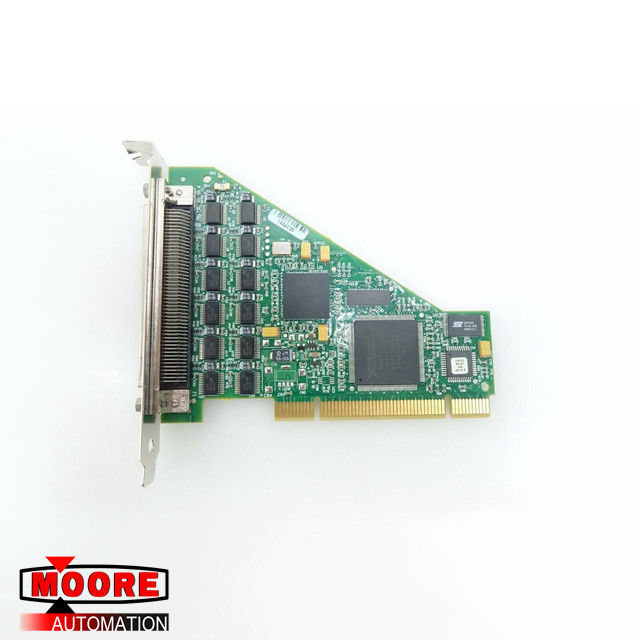

NI PCI-6509 ডিজিটাল আই / ও ইন্টারফেস
ব্র্যান্ড / প্রস্তুতকর্তা | এন আই / চীন |
অংশ সংখ্যা |
এর ফলে PCI-6509 |
বিকল্প অংশ নম্বর |
এর ফলে PCI-6509 |
বিবরণ | ডিজিটাল আই / ও ইন্টারফেস |
Dimennsions | 15.5 সেমি x 9.2 সেমি x 3.2 সেমি |
ওজন | 0.21kg |
পণ্যের বিবরণ
এনআই 6509 এর মধ্যে ডিজিটাল ফিল্টারিং, প্রোগ্রামেবল পাওয়ার-আপ রাজ্য, পরিবর্তন সনাক্তকরণ এবং একটি ওয়াচডগ টাইমার রয়েছে।
ডিজিটাল ফিল্টারিং
You can use the digital filtering option available on the NI 6509 to eliminate glitches on input data. ইনপুট ডেটাতে থাকা সমস্যাগুলি দূর করতে আপনি এনআই 6509 এ উপলব্ধ ডিজিটাল ফিল্টারিং বিকল্পটি ব্যবহার করতে পারেন। When used with change detection, digital filtering can also reduce the number of changes to examine and process. পরিবর্তন সনাক্তকরণের সাথে ব্যবহার করা হলে, ডিজিটাল ফিল্টারিং পরীক্ষা ও প্রক্রিয়া পরিবর্তনের সংখ্যাও হ্রাস করতে পারে।
You can configure the digital input lines to pass through a digital filter and control the timing interval the filter uses. আপনি ডিজিটাল ফিল্টারটি অতিক্রম করার জন্য ডিজিটাল ইনপুট লাইনগুলি কনফিগার করতে পারেন এবং ফিল্টারটি যে সময়সীমা ব্যবহার করে তা নিয়ন্ত্রণ করতে পারে। The filter blocks pulses that are shorter than half of the specified timing interval and passes pulses that are longer than the specified interval. ফিল্টার নির্দিষ্ট ডাল ব্যবধানের অর্ধেকের চেয়ে কম সংখ্যক ডালকে ব্লক করে এবং নির্দিষ্ট ব্যবধানের চেয়ে লম্বা ডালকে পাস করে। Intermediate-length pulses—pulses longer than half of the interval but less than the interval—may or may not pass the filter. মধ্যবর্তী দৈর্ঘ্যের ডাল — বিরতিগুলির অর্ধেকের চেয়ে বেশি লম্বা কিন্তু বিরতির চেয়ে কম the ফিল্টারটি পাস করতে পারে বা নাও পারে।
You can enable digital filtering on as many input lines as necessary for your application. আপনার অ্যাপ্লিকেশনটির জন্য প্রয়োজনীয় যতগুলি ইনপুট লাইনে আপনি ডিজিটাল ফিল্টারিং সক্ষম করতে পারেন। All filtered lines share the same timing interval, which ranges from 400 ns to 200 ms on the NI PCI/PXI-6509. সমস্ত ফিল্টার করা লাইনগুলি একই সময়সীমা অন্তর্ভুক্ত করে, যা এনআই পিসিআই / পিএক্সআই -6509 এ 400 এনএস থেকে 200 এমএস পর্যন্ত হয়। The PCIe-6509 supports only three timing intervals: 160 ns, 10.24 ms, and 5.12 ms. PCIe-6509 কেবলমাত্র তিনটি সময় অন্তর সমর্থন করে: 160 এনএস, 10.24 এমএস, এবং 5.12 এমএস।
বিশেষ উল্লেখ
পাওয়ার আবশ্যকতা
নো-লোডের অবস্থায় বাস থেকে বর্তমান অঙ্কন:
এনআই পিসিআই / পিএক্সআই -6509:
+3.3 ভিডিসিতে 375 এমএ, সাধারণত;
সাধারণ +5 ভিডিসিতে 250 এমএ
পিসিআই -6509:
+3.3 ভিডিসিতে 550 এমএ, সাধারণত;
আদর্শ +12 ভিডিসিতে 20 এমএ
+5 ভি পাওয়ার উপলব্ধ
at I/O connector (pins 49 and 99): +4.0 V to +5.25 V; আই / ও সংযোগকারীটিতে (পিন 49 এবং 99): +4.0 ভি থেকে +5.25 ভি; 1A, maximum 1 এ, সর্বাধিক
ডিজিটাল আই / ও
চ্যানেলের সংখ্যা: 96 আই / ও
সামঞ্জস্যতা: টিটিএল স্মিট ট্রিগার / সিএমওএস, একক-সমাপ্ত জিএনডি উল্লেখ করা হয়েছে
পাওয়ার-অন স্থিতি: ইনপুটটি উপরে বা নীচে টানতে হবে (সফ্টওয়্যার-নির্বাচনযোগ্য), আউটপুট 1 বা 0
ডেটা স্থানান্তর: বাধা, প্রোগ্রামিং I / O
আই / ও সংযোগকারী: 100-পিন মহিলা 0.050 সিরিজ এসসিএসআই
টান প্রতিরোধক:
পুল-আপ প্রতিরোধক 4.7 কিলোওয়াট, সাধারণ
পুল-ডাউন রোধকারী 47 কিলোওয়াট, সাধারণ
ইনপুট ভোল্টেজ সুরক্ষা: দুই পিন পর্যন্ত সর্বোচ্চ 20 ডলার V
