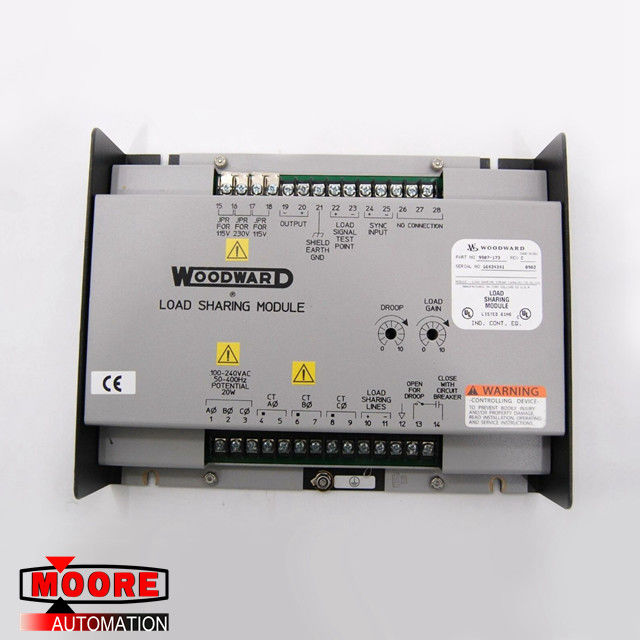

উডওয়ার্ড 9907-173 লোড শেয়ারিং মডিউল রেভ সি
ব্র্যান্ড / প্রস্তুতকর্তা | উডওয়ার্ড/আমেরিকা |
অংশ সংখ্যা |
9907-173 |
বিকল্প অংশ নম্বর |
9907-173 |
বিবরণ | লোড শেয়ারিং মডিউল রেভ সি |
Dimennsions | 27.3 সেমি x 21.4 সেমি এক্স 5.9 সেমি |
ওজন |
1.4kg |
পণ্যের বিবরণ
Woodward makes models of its Load Sharing Module for use with engines equipped with speed controls that accept a ±3 Vdc speed setting input, a 0.5 to 4.5 Vdc input, or a PWM (pulse-width-modulated) input. উডওয়ার্ড গতি নিয়ন্ত্রণের সাথে সজ্জিত ইঞ্জিনগুলির সাথে ব্যবহারের জন্য তার লোড ভাগ করে নেওয়ার মডিউল তৈরি করে যা একটি that 3 ভিডিসি স্পিড সেটিং ইনপুট, 0.5 থেকে 4.5 ভিডিসি ইনপুট, বা পিডব্লিউএম (পালস-প্রস্থ-মডিউলযুক্ত) ইনপুট গ্রহণ করে। The Load Sharing Module allows use of Woodward power generation accessories and allows load sharing between engines equipped with speed controls that are not manufactured by Woodward and engines controlled with Woodward electronic controls, or controls using other Woodward load sharing modules. লোড ভাগ করে নেওয়ার মডিউলটি উডওয়ার্ড পাওয়ার জেনারেশন আনুষাঙ্গিকগুলি ব্যবহারের অনুমতি দেয় এবং গতি নিয়ন্ত্রণের সাথে সজ্জিত ইঞ্জিনগুলির মধ্যে লোড ভাগ করে নেওয়ার অনুমতি দেয় যা উডওয়ার্ড ইলেক্ট্রনিক নিয়ন্ত্রণগুলির দ্বারা নিয়ন্ত্রিত ইঞ্জিনগুলি বা অন্যান্য উডওয়ার্ড লোড শেয়ারিং মডিউলগুলি ব্যবহার করে নিয়ন্ত্রণ করে।
The Load Sharing Module provides isochronous and droop load-sharing capability for engines in generator set applications. লোড ভাগ করে নেওয়ার মডিউল জেনারেটর সেট অ্যাপ্লিকেশনগুলিতে ইঞ্জিনগুলির জন্য আইসোক্রোনাস এবং ড্রুপ লোড-ভাগ করে নেওয়ার ক্ষমতা সরবরাহ করে। Additional equipment in the control system can include the Woodward SPM-A Synchronizer, SPM-D Synchronizer, Automatic Generator Loading Control (AGLC), and Automatic Power Transfer and Loading Control (APTL). নিয়ন্ত্রণ ব্যবস্থার অতিরিক্ত সরঞ্জামগুলিতে উডওয়ার্ড এসপিএম-এ সিঙ্ক্রোনাইজার, এসপিএম-ডি সিঙ্ক্রোনাইজার, স্বয়ংক্রিয় জেনারেটর লোডিং কন্ট্রোল (এজিএলসি), এবং স্বয়ংক্রিয় পাওয়ার ট্রান্সফার এবং লোডিং নিয়ন্ত্রণ (এপিটিএল) অন্তর্ভুক্ত থাকতে পারে।
বিদ্যুৎ সরবরাহ:
ডিসি মডেলগুলি 18–32 ভিডিসি, আনুমানিক 5 ডাব্লু।
এসি মডেলস জাম্পার 95-130 বা 190–260 ভ্যাক লাইন-টু-লাইন, 50–400 হার্জেড, প্রায় 10 ডব্লিউয়ের জন্য নির্বাচনযোগ্য Mod
ইনপুট:
3-phase PT Inputs: 95–130 or 190–260 Vac line-to-line, 50–400 Hz. 3-ফেজ পিটি ইনপুট: 95-130 বা 190–260 ভ্যাক লাইন-টু-লাইন, 50-400 হার্জ। PT input burden is 1.6 W per phase at 240 Vac, 0.4 W per phase at 120 Vac. পিটি ইনপুট বোঝা 240 ভ্যাকের প্রতি পর্যায়ে 1.6 ডাব্লু, 120 ভ্যাকের প্রতি পর্বে 0.4 ডাব্লু।
3-ফেজ সিটি ইনপুট: 3-7 সম্পূর্ণ লোডে অস্ত্র, সম্পূর্ণ লোডে সিটি ইনপুট বোঝা প্রতি পর্বে 0.1 ভিএ।
লোড শেয়ারিং ইনপুট: 0–3 ভিডিসি আইসোক্রোনাস মোডে 25 কে ইম্পিডেন্সে পরিণত হয়, ড্রুপ মোডে ওপেন সার্কিট।
সিঙ্ক ইনপুট: alচ্ছিক উডওয়ার্ড এসপিএম-এ সিঙ্ক্রোনাইজারের সাথে সামঞ্জস্যপূর্ণ।
গতি ট্রিম: বহিরাগত 10 কেএ পোটেনিওমিটার (পার্ট নম্বর 9907-173 তে পাওয়া যায় না) দিয়ে আউটপুট স্তরের ম্যানুয়াল অ্যাডজাস্টমেন্টের অনুমতি দেয়।
Droop Switch: The external droop switch is to be wired in series with the auxiliary circuit breaker contact. ড্রুপ স্যুইচ: বাহ্যিক ড্রপ স্যুইচ সহকারী সার্কিট ব্রেকার যোগাযোগের সাথে সিরিজটিতে তারযুক্ত হতে হবে to Droop mode is selected when either the droop switch or the auxiliary circuit breaker is open. ড্রুপ মোড নির্বাচন করা হয় যখন ড্রুপ স্যুইচ বা সহায়ক সার্কিট ব্রেকার হয়।
আউটপুট:
লোড সিগন্যাল: ডিসি সংকেত লোড ভাগ করে নেওয়ার মডিউল দ্বারা অনুভূত মোট বাস্তবের সমানুপাতিক।
লোড লাভ সামঞ্জস্য করতে ব্যবহৃত হয়।
গতি নিয়ন্ত্রণে আউটপুট: মডেল উপর নির্ভর করে +0.5 থেকে +4.5 ভিডিসি এনালগ, an 3 ভিডিসি এনালগ, বা পিডব্লিউএম।
সমন্বয়
ড্রপ: নো-লোড এবং পূর্ণ-লোড শর্তের মধ্যে আউটপুট হ্রাস সরবরাহ করে।
Load Gain: Provides adjustment of the load on an individual generator when two or more generators are paralleled. লোড গেইন: দুই বা ততোধিক জেনারেটর সমান্তরালে পৃথক জেনারেটরে লোডের সামঞ্জস্য সরবরাহ করে। Adjusts specified full load condition from 3 to 7 Arms. 3 থেকে 7 টি আর্মস পর্যন্ত সম্পূর্ণ লোড শর্ত নির্দিষ্ট করে j
