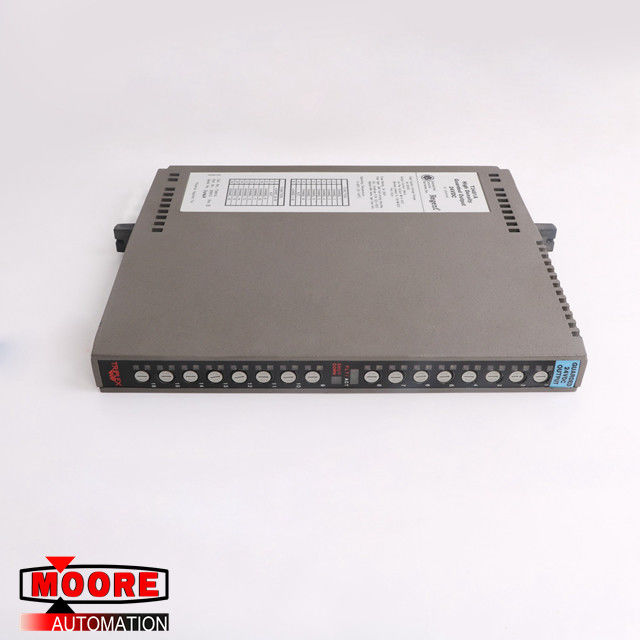

T3481A আইসিএস ট্রিপলিক্স 24 ভিডিসির আউটপুট মডিউল U
Good ভাল দামের জন্য এখানে ক্লিক করুন T3481A
ব্র্যান্ড / প্রস্তুতকর্তা | আইসিএস ট্রিপলিক্স / মার্কিন যুক্তরাষ্ট্র |
অংশ সংখ্যা |
T3481A |
বিকল্প অংশ নম্বর | T3481A |
বিবরণ | গার্ডেড 24 ভিডিসির আউটপুট মডিউল |
Dimennsions | 17.4 সেমি এক্স 10.5 সেমি এক্স 3.5 সেমি |
ওজন | 0.7kg |
পণ্যের বিবরণ
T3481A বৈশিষ্ট্যগুলি
ষোলটি রক্ষিত আউটপুট (আটজনের দুটি গ্রুপে)।
একই ধরণের অন্য মডিউলের সাথে সমান্তরালে সংযুক্ত হলে ফল্ট সহনশীল ক্রিয়াকলাপ।
হট- পরিবর্তনযোগ্য।
সমস্ত আউটপুট সার্কিটগুলির সম্পূর্ণ, স্বয়ংক্রিয় পরীক্ষা।
স্বয়ংক্রিয় লাইন পর্যবেক্ষণ খোলা এবং সংক্ষিপ্ত ক্ষেত্রের তারের সার্কিট সনাক্ত করে।
Individual front panel indicators on each module show module fault/active status and shutdown state; প্রতিটি মডিউলে পৃথক ফ্রন্ট প্যানেল সূচকগুলি মডিউল দোষ / সক্রিয় অবস্থান এবং শাটডাউন অবস্থা দেখায়; additional indicators show output status and load/fuse fault for each point. অতিরিক্ত সূচকগুলি প্রতিটি পয়েন্টের জন্য আউটপুট স্থিতি এবং লোড / ফিউজ ফল্ট দেখায়।
সামনের প্যানেল থেকে ফিউজ অ্যাক্সেসযোগ্য।
ক্ষেত্র এবং লজিক সার্কিটের মধ্যে 2500 ন্যূনতম বৈদ্যুতিক বিচ্ছিন্নতা।
The processor modules send triplicated write data commands over the I/O Safetybus to the monitored Guarded output module. প্রসেসর মডিউলগুলি নিরীক্ষিত রক্ষিত আউটপুট মডিউলে I / O Safebus- র মাধ্যমে ত্রিভুজযুক্ত লেখার ডেটা কমান্ডগুলি প্রেরণ করে। Onboard the output module the triplicated data are routed to two independent voters which provide voted data to associated field programmable gate arrays (FPGA). আউটপুট মডিউলটিতে ত্রিভুজযুক্ত ডেটা দুটি স্বতন্ত্র ভোটারের কাছে পাঠানো হয় যা সম্পর্কিত ফিল্ড প্রোগ্রামযোগ্য গেট অ্যারেগুলিতে ভোট দেওয়া ডেটা সরবরাহ করে (এফপিজিএ)। Each FPGA independently operates one of the two output control switches. প্রতিটি এফপিজিএ স্বতন্ত্রভাবে দুটি আউটপুট কন্ট্রোল সুইচ পরিচালনা করে। The two output switches are connected in series with the load. দুটি আউটপুট সুইচ লোডের সাথে সিরিজে সংযুক্ত রয়েছে।
When both output switches are on, current will flow through the output and energize a field load. উভয় আউটপুট স্যুইচ চালু থাকলে, বর্তমান আউটপুট মাধ্যমে প্রবাহিত হবে এবং একটি ক্ষেত্রের লোডকে শক্তি দেবে। If either switch is off, current will not flow through the output and the load will be de-energized. যদি উভয়টি স্যুইচ বন্ধ থাকে তবে আউটপুট দিয়ে কারেন্ট প্রবাহিত হবে না এবং লোডটি দে-শক্তিযুক্ত হবে ized This combination of series output switches and independent drive signals produces fail-safe activation of the load. সিরিজ আউটপুট সুইচ এবং স্বতন্ত্র ড্রাইভ সংকেতগুলির এই সমন্বয়টি লোডটির ব্যর্থ-নিরাপদ অ্যাক্টিভেশন তৈরি করে। Single failures can only affect one of the output drive signals or switches. একক ব্যর্থতা কেবলমাত্র আউটপুট ড্রাইভ সংকেত বা সুইচগুলির মধ্যে একটিকে প্রভাবিত করতে পারে।
