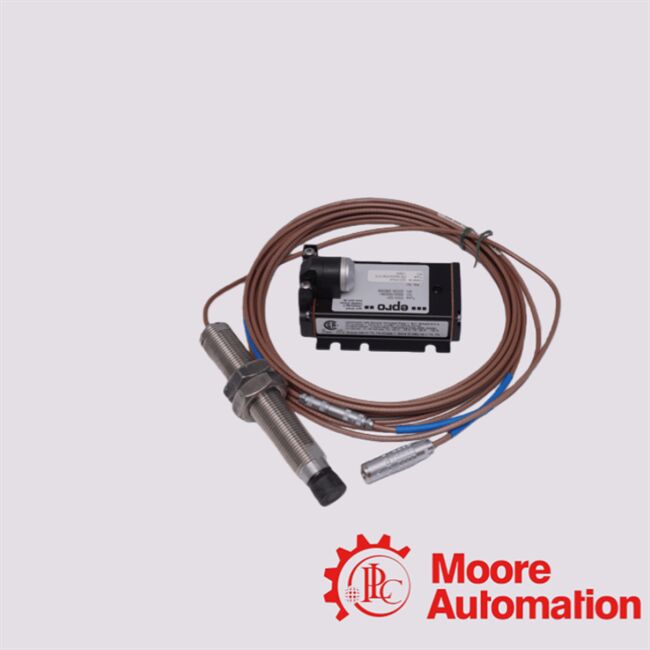

PR6424/014-140 CON021 এমারসন এডি বর্তমান সেন্সর

PR6424 সেন্সর হল একটি নন-কন্টাক্ট এডি-কারেন্ট ডিসপ্লেসমেন্ট (প্রক্সিমিটি) ট্রান্সডিউসার, যা শিল্প-ভারী শুল্কের ঘূর্ণায়মান যন্ত্রপাতির (যেমন: বাষ্প/গ্যাস/হাইড্রোটরবিন,

কম্প্রেসার, পাম্প, ফ্যান, গিয়ারবক্স, ইত্যাদি) জন্য তৈরি করা হয়েছে যেখানে শ্যাফটের স্থানচ্যুতি, কম্পন, উৎকেন্দ্রিকতা, অক্ষীয়/রেডিয়াল মুভমেন্ট বা ফাঁক/ক্লিয়ারেন্সের সুনির্দিষ্ট পরিমাপ প্রয়োজন। যখন CON021 সিগন্যাল কনভার্টারের সাথে ব্যবহার করা হয়, তখন সিস্টেমটি একটি সম্পূর্ণ পরিমাপের শৃঙ্খলে পরিণত হয়: কাঁচা এডি-কারেন্ট সংকেতটি

প্রোব থেকে আসে, যা কন্ডিশন করা হয়, লিনিয়ারাইজ করা হয় এবং একটি ব্যবহারযোগ্য অ্যানালগ সংকেত (ভোল্টেজ বা কারেন্ট) হিসাবে আউটপুট হয় যা মনিটরিং, কন্ট্রোল বা DCS/PLC সিস্টেমে ফিড করতে পারে।

সংক্ষেপে: PR6424 + CON021 গুরুত্বপূর্ণ শিল্প

ঘূর্ণায়মান সরঞ্জামের জন্য একটি উচ্চ-নির্ভুলতা, শক্তিশালী, নন-কন্টাক্ট পরিমাপ সমাধান প্রদান করে, যা স্ট্যাটিক (অবস্থান/ক্লিয়ারেন্স) এবং ডাইনামিক (কম্পন/গতি) উভয় পর্যবেক্ষণের জন্য উপযুক্ত।আরও প্রযুক্তিগত ডেটা

সংবেদনশীলতা / রৈখিকতা

ফেরোম্যাগনেটিক ইস্পাত (স্ট্যান্ডার্ড: 42 Cr Mo4)

নন-কন্টাক্ট পরিমাপের প্রয়োজনীয়তা

: সেন্সরের অগ্রভাগ অবশ্যই একটি নির্দিষ্ট “এয়ার-গ্যাপ” (PR6424-এর জন্য নামমাত্র ≈2.7 মিমি) বজায় রেখে ঘূর্ণায়মান শ্যাফ্ট (বা লক্ষ্য পৃষ্ঠ)-এর দিকে মুখ করে থাকতে হবে। সেন্সরটি অবশ্যই শ্যাফ্ট স্পর্শ করবে না — পরিমাপ ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন / এডি কারেন্টের উপর ভিত্তি করে।উপযুক্ত কনভার্টার / সিগন্যাল কন্ডিশনারের ব্যবহার: কাঁচা PR6424 সেন্সর আউটপুট একটি ব্যবহারযোগ্য অ্যানালগ সংকেত তৈরি করতে CON021 (বা সামঞ্জস্যপূর্ণ) কনভার্টার প্রয়োজন। এই ধরনের কনভার্টার ছাড়া, সেন্সরটি একা একটি ক্যালিব্রেটেড পরিমাপ দেয় না।যান্ত্রিক মাউন্টিং ও সারিবদ্ধকরণ

• : সেন্সরটি অবশ্যই দৃঢ়ভাবে মাউন্ট করতে হবে, সাধারণত উপযুক্ত মাউন্টিং থ্রেড (যেমন: স্লিভ থ্রেড M18×1.5 বা 3/4-16 UNF প্রতি অর্ডার ম্যাট্রিক্স) এবং প্রোব হাউজিংয়ের নড়াচড়া বা কম্পন এড়াতে নিরাপদ হোল্ডার ব্যবহার করতে হবে — শ্যাফ্ট থেকে স্বাধীনভাবে — কোনো অস্থির মাউন্টিং রিডিংকে বিকৃত করবে।কেবল ব্যবস্থাপনা এবং পরিবেশ সুরক্ষা

• : নির্দিষ্ট তারের প্রকার (PTFE বা আর্মার্ড) ব্যবহার করুন, রাউটিং করার সময় ন্যূনতম তারের বাঁক ব্যাসার্ধের প্রতি মনোযোগ দিন, ধারালো বাঁক বা যান্ত্রিক চাপ এড়িয়ে চলুন। শিল্ডিং এবং সঠিক গ্রাউন্ডিং সংকেতের অখণ্ডতা বজায় রাখতে সাহায্য করে।ক্যালিব্রেশন এবং এয়ার-গ্যাপ সমন্বয়

• : ইনস্টলেশনের পরে, স্থানচ্যুতি/অবস্থানের জন্য “শূন্য” রেফারেন্স ক্যালিব্রেট করুন এবং সেট করুন। আপনি যদি সেন্সরের অবস্থান পরিবর্তন করেন, সেন্সর প্রতিস্থাপন করেন, বা পুনরায় একত্রিত করেন, তাহলে আপনাকে পুনরায় ক্যালিব্রেট করতে হবে — অন্যথায় রিডিংগুলি পরিবর্তন হতে পারে বা ভুল হতে পারে।পরিবেশগত ও অপারেটিং সীমা

• : নিশ্চিত করুন যে অপারেটিং তাপমাত্রা, চাপ, যান্ত্রিক শক/কম্পন এবং লক্ষ্য উপাদান স্পেসিফিকেশন পূরণ করে। চাহিদাপূর্ণ পরিবেশের জন্য (উচ্চ তাপমাত্রা, সম্ভাব্য শক, তেল/কুয়াশা, ইত্যাদি), যাচাই করুন যে নির্বাচিত প্রকার (মাথা, তার, হাউজিং) উপযুক্তভাবে রেট করা হয়েছে।সম্মতি ও নিরাপত্তা সার্টিফিকেশন (যদি বিপজ্জনক/বিস্ফোরক পরিবেশে ব্যবহার করা হয়)

• : আপনি যদি বিপজ্জনক এলাকায় সেন্সর + কনভার্টার ব্যবহার করার পরিকল্পনা করেন, তাহলে নিশ্চিত করুন যে সম্পূর্ণ পরিমাপের চেইন (সেন্সর + কনভার্টার + কোনো বাধা) নির্দিষ্ট পরিবেশ এবং তাপমাত্রা শ্রেণীর জন্য প্রত্যয়িত (যেমন ATEX / IEC-Ex / CSA)। PR6424-এর ডকুমেন্টেশন সঠিকভাবে কনফিগার করা হলে বিস্ফোরণ-সুরক্ষিত ইনস্টলেশনের জন্য সমর্থন নির্দেশ করে।এখনই অনুসন্ধান করুন

• : miya@mvme.cn

নমুনা বা ছোট অর্ডার স্বাগত।

আমরা আপনাকে নতুন গ্রাহকদের জন্য বিভিন্ন বাজার এবং পণ্য অনুযায়ী কোনো পেশাদার পরামর্শ দেব।

আমাদের পরিদর্শন বিভাগ উচ্চ গুণমান নিশ্চিত করতে প্রতিটি ব্যাচ পরীক্ষা করবে, উপাদান পরীক্ষা ও কর্মক্ষমতা পরীক্ষার মাধ্যমে।

EM ODM গ্রহণ করুন আমাদের শক্তিশালী ডিজাইন দল গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টম পণ্য সমর্থন করে।

আপনার যেকোনো প্রতিক্রিয়া অত্যন্ত মূল্যবান হবে যাতে আমরা আরও ভালো করতে পারি।
