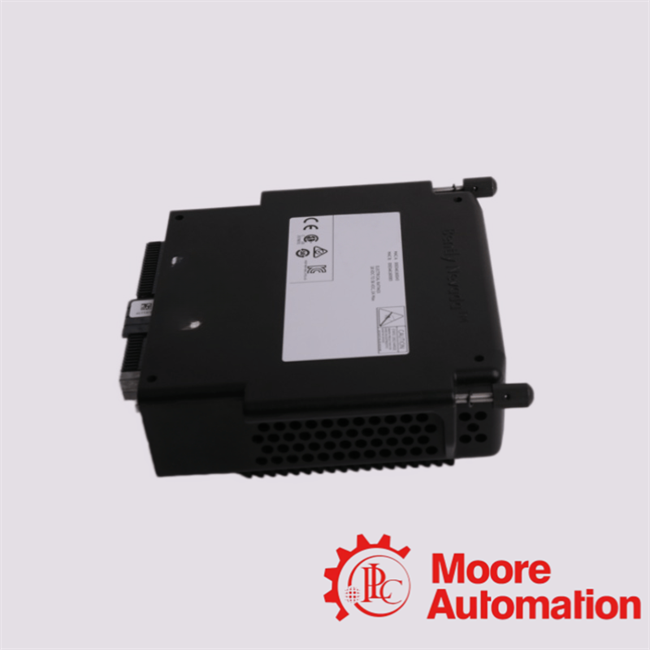

3701/55 323174-01 বেন্টলি নেভাদা এডাপ্ট (ইএসডি) জরুরী বন্ধ ডিভাইস
বেন্টলি নেভাদা এডাপ্ট নিরাপত্তা ব্যবস্থা
পণ্যের সংক্ষিপ্ত বিবরণ
৩৭০১/৫৫ ৩২৩১৭৪-০১ বেন্টলি নেভাদা এডাপ্ট ইএসডি জরুরী শাটডাউন ডিভাইসটি একটি উচ্চ সততা সুরক্ষা পিএলসি ভিত্তিক জরুরী শাটডাউন সিস্টেম (ইএসডি) যা ঘূর্ণনশীল যন্ত্রপাতিগুলির সমালোচনামূলক সুরক্ষার জন্য ডিজাইন করা হয়েছে।এটি গ্রাফিক্যাল লজিক প্রোগ্রামিংকে একীভূত করে, ওভারস্পিড ডিটেকশন, এবং ট্রিপল মডুলার রিডান্ডান্সি (টিএমআর) আর্কিটেকচার, এটি টারবাইন, কম্প্রেসার, এক্সপ্যান্ডার এবং শিল্প প্রক্রিয়া সরঞ্জামগুলিতে সুরক্ষা-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
মূল বৈশিষ্ট্য
- পার্ট নম্বরঃ ৩৭০১/৫৫ ৩২৩১৭৪-০১
- সিস্টেমের ধরনঃ ADAPT ESD নিরাপত্তা পিএলসি
- নিরাপত্তা স্থাপত্যঃ ট্রিপল মডুলার রিডান্ডান্সি (টিএমআর)
- ফাংশনঃ জরুরী বন্ধ এবং অতিরিক্ত গতির সুরক্ষা
- প্রোগ্রামিং ইন্টারফেস: গ্রাফিক্যাল লজিক কনফিগারেশন সফটওয়্যার
- প্রয়োগঃ ঘোরানো মেশিনের সুরক্ষা ব্যবস্থা
নিরাপত্তা স্থাপত্য (টিএমআর ডিজাইন)
৩৭০১/৫৫ ৩২৩১৭৪-০১ বেন্টলি নেভাদা এডাপ্ট ইএসডি সিস্টেম ট্রিপল মডুলার রিডান্ডান্সি (টিএমআর) ব্যবহার করেঃ
- ৩টি স্বাধীন সিপিইউ মডিউল
- প্রতিটি সিপিইউ 2 গতির ইনপুট চ্যানেল প্রক্রিয়াকরণ
- মোট সিস্টেম ক্ষমতাঃ ৬টি স্পিড চ্যানেল
- ত্রুটি সনাক্তকরণের জন্য ক্রমাগত ক্রস-মনিটরিং
এই আর্কিটেকচারটি নিরাপত্তা-সমালোচনামূলক পরিবেশে ত্রুটি-সহনশীল এবং ব্যর্থতা-নিরাপদ অপারেশন নিশ্চিত করে।
ইনপুট সিস্টেম আর্কিটেকচার
বিচ্ছিন্ন ইনপুট
- ৩২ টি পর্যন্ত ডিআই/পিভি চ্যানেল
- ১২ টি চ্যানেল কনফিগার করা যায়ঃ
- বিচ্ছিন্ন ইনপুট OR
- ৪-২০ এমএ অ্যানালগ ইনপুট
- পোলারিটি-নিরপেক্ষ টার্মিনালগুলির সাথে শুকনো যোগাযোগের সমর্থন
- অভ্যন্তরীণ ভিজা ভোল্টেজঃ 10-15 VDC
- ত্রুটি সহনশীলতাঃ ± 40 ভি ইনপুট সুরক্ষা
অ্যানালগ ইনপুট
- সিগন্যাল পরিসীমাঃ ৪-২০ এমএ ±১%
- সাধারণ মোড পরিসীমাঃ ± 32 ভোল্ট
- ডিফারেনশিয়াল রেঞ্জঃ ০-২৫ এমএ
- শিল্প প্রক্রিয়া যন্ত্রপাতি সংহত করার জন্য ডিজাইন করা
- ত্রুটি সুরক্ষাঃ ± 40 ভোল্ট সহনশীলতা
আউটপুট সিস্টেম আর্কিটেকচার
3701/55 ADAPT ESD Emergency Shutdown Device TMR রিলে আউটপুট মডিউল ব্যবহার করেঃ
- প্রতিটি মডিউল 5 রিলে অন্তর্ভুক্ত
- লজিকাল ঘোষণার জন্য ব্যবহৃত 4 রিলে
- 1 রিলে সিস্টেমের অবস্থা ঠিক আছে / ঠিক নেই নির্দেশ করে
- কনফিগারযোগ্য ভোট লজিক সমর্থন করেঃ
- 1oo1 (একের মধ্যে এক)
- 2oo3 (২/৩ টিএমআর ভোট)
এটি নির্ধারিত এবং ব্যর্থতা-নিরাপদ বন্ধ কার্যকরকরণ নিশ্চিত করে।
সাধারণ অ্যাপ্লিকেশন
- গ্যাস টারবাইন
- বাষ্প টারবাইন
- হাইড্রো টারবাইন
- কম্প্রেসার
- এক্সপ্যান্ডার
- তেল ও গ্যাস প্রক্রিয়া সিস্টেম
- পেট্রোকেমিক্যাল প্ল্যান্ট
- বিদ্যুৎ উৎপাদনের নিরাপত্তা ব্যবস্থা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: মিশন-ক্রিটিকাল সুরক্ষা সিস্টেমের জন্য 3701/55 323174-01 বেন্টলি নেভাদা এডিপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইসে কার্যকরী সুরক্ষা স্থাপত্যটি কী?
উঃ ৩৭০১/৫৫ ৩২৩১৭৪-০১ বেন্টলি নেভাদা এডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইসটি একটি ট্রিপল মডুলার রিডান্ডান্সি (টিএমআর) সুরক্ষা আর্কিটেকচার ব্যবহার করে।যেখানে তিনটি স্বাধীন সিপিইউ মডিউল অবিচ্ছিন্নভাবে ব্যর্থতা-নিরাপদ অপারেশন নিশ্চিত করার জন্য নিরাপত্তা লজিক প্রক্রিয়া এবং ক্রস-ভ্যালিডেশন.
প্রশ্ন ২ঃ 3701/55 323174-01 বেন্টলি নেভাদা অ্যাডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইস কীভাবে ঘোরানো মেশিন সুরক্ষা অ্যাপ্লিকেশনগুলিতে অতিরিক্ত গতি সনাক্তকরণের অতিরিক্ততা অর্জন করে?
উত্তরঃ 3701/55 323174-01 বেন্টলি নেভাদা এডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইস ছয়টি মোট গতির ইনপুট চ্যানেল (প্রতি সিপিইউ মডিউল প্রতি দুটি) প্রক্রিয়া করে, যা টারবাইনগুলির জন্য অতিরিক্ত অতিরিক্ত গতি সনাক্তকরণ সক্ষম করে,কম্প্রেসার, এবং এক্সপ্যান্ডার।
প্রশ্ন 3: 3701/55 323174-01 বেন্টলি নেভাদা এডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইস ইনপুট প্রসেসিং সিস্টেমে ট্রিপল মডুলার রিডান্ডান্সির (টিএমআর) ভূমিকা কী?
উত্তরঃ 3701/55 323174-01 বেন্টলি নেভাদা ADAPT (ESD) জরুরী বন্ধ ডিভাইসে, TMR নিশ্চিত করে যে সমস্ত ইনপুট সংকেত তিনটি CPU দ্বারা স্বাধীনভাবে প্রক্রিয়াজাত করা হয়,চ্যানেলের বিচ্যুতির ক্ষেত্রে স্বয়ংক্রিয়ভাবে ত্রুটি সনাক্তকরণ এবং বিচ্ছিন্নতার অনুমতি দেয়.
প্রশ্ন 4: 3701/55 323174-01 বেন্টলি নেভাদা অ্যাডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইস কীভাবে বিচ্ছিন্ন এবং অ্যানালগ সংকেতগুলির মতো মিশ্র সংকেত ইনপুট পরিচালনা করে?
উত্তরঃ ৩৭০১/৫৫ ৩২৩১৭৪-০১ বেন্টলি নেভাদা এডাপ্ট (ইএসডি) ইমার্জেন্সি শাটডাউন ডিভাইস ৩২ টি পর্যন্ত সমন্বিত ডিআই/পিভি চ্যানেলকে সমর্থন করে, যার মধ্যে ১২ টি ডিস্ক্রিট ইনপুট বা ৪-২০ এমএ এনালগ ইনপুট হিসাবে কনফিগারযোগ্য।শিল্প যন্ত্রপাতিগুলির সাথে নমনীয় সংহতকরণ সক্ষম করে.
Q5: 3701/55 323174-01 বেন্টলি নেভাদা ADAPT (ESD) জরুরী শাটডাউন ডিভাইস আর্কিটেকচারে 4-20 এমএ সিগন্যাল প্রসেসিংয়ের গুরুত্ব কী?
উত্তরঃ ৩৭০১/৫৫ ৩২৩১৭৪-০১ বেন্টলি নেভাদা এডাপ্ট (ইএসডি) জরুরী শাটডাউন ডিভাইসটি ±১% নির্ভুলতার সাথে ৪-২০ এমএ অ্যানালগ ইনপুট সমর্থন করে।নিরাপত্তা-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে সঠিক প্রক্রিয়া পরিবর্তনশীল পর্যবেক্ষণের অনুমতি দেয়.
