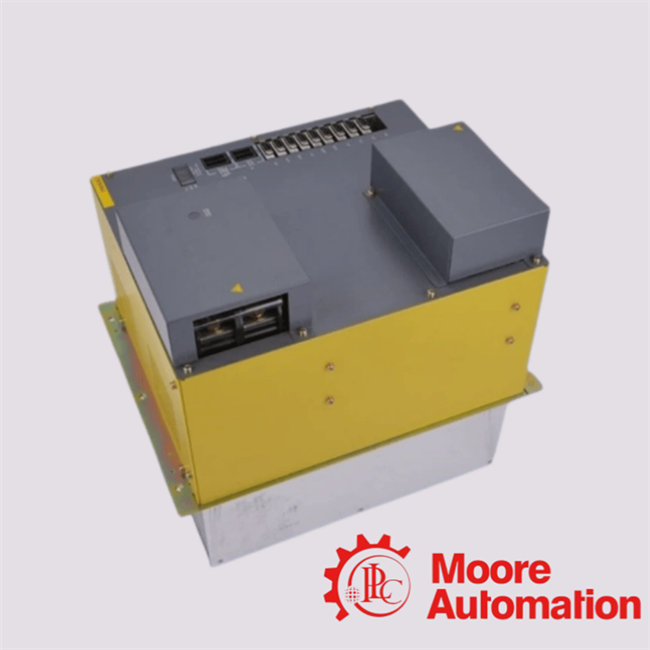

A06B-6102-H245 #H520 জেনারেল ইলেকট্রিক ফ্যানুক স্পিন্ডেল অ্যামপ্লিফায়ার ড্রাইভ মডিউল উচ্চ-কার্যকারিতা সিএনসি অ্যাপ্লিকেশনের জন্য

A06B-6102-H245 #H520 জেনারেল ইলেকট্রিক ফ্যানুক স্পিন্ডেল অ্যামপ্লিফায়ার ড্রাইভ মডিউল উচ্চ-কার্যকারিতা সিএনসি অ্যাপ্লিকেশনের জন্য

পণ্যের বিবরণ:

উৎপত্তি স্থল:	USA
পরিচিতিমুলক নাম:	General Electric
সাক্ষ্যদান:	CO.CQ
মডেল নম্বার:	A06B-6102-H245 #H520

বিস্তারিত তথ্য

উৎপত্তি স্থল:

পরিচিতিমুলক নাম:

General Electric

সাক্ষ্যদান:

CO.CQ

মডেল নম্বার:

A06B-6102-H245 #H520

এমপিএন:

A06B-6102-H245 #H520

সিরিজ:

আলফা সিরিজ

পাওয়ার আউটপুট:

56 কিলোওয়াট

আউটপুট বর্তমান:

198 ক

আবেদন:

উচ্চ কর্মক্ষমতা CNC

অক্ষ সমর্থন:

একক টাকু অক্ষ

নিয়ন্ত্রণ প্রযুক্তি:

সাইন-ওয়েভ PWM (IGBT)

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

56kW উচ্চ-ক্ষমতা আউটপুট

টাইপ 1 সিরিয়াল ইন্টারফেস

সিই-অনুমোদিত ফুটপ্রিন্ট

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

inquiries

প্যাকেজিং বিবরণ:

কারখানা সিল সহ নতুন এবং আসল

ডেলিভারি সময়:

2-3 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রয়োজন

পণ্যের বর্ণনা

A06B-6102-H245 #H520 জেনারেল ইলেকট্রিক ফ্যানুক স্পিন্ডল এম্প্লিফায়ার ড্রাইভ মডিউল

উচ্চ পারফরম্যান্স স্পিন্ডল এম্প্লিফায়ার ড্রাইভ মডিউল যা চাহিদাপূর্ণ সিএনসি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যা শিল্প উত্পাদন পরিবেশে ব্যতিক্রমী শক্তি এবং নির্ভুলতা সরবরাহ করে।

টেকনিক্যাল স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন বিবরণ
মডেল নামকরণ	আলফা স্পিন্ডল মডিউল (এসপিএম-৪৫)
পার্ট নম্বর	A06B-6102-H245 #H520
নামমাত্র ইনপুট পাওয়ার	৫৬ কিলোওয়াট
ইনপুট ভোল্টেজ রেঞ্জ	283-325 ভিডিসি (আলফা পাওয়ার সাপ্লাই মডিউল থেকে)
নামমাত্র আউটপুট বর্তমান	198 A
সর্বাধিক আউটপুট ভোল্টেজ	২৩০ ভ্যাক
কন্ট্রোল ইন্টারফেস	টাইপ ১ / স্ট্যান্ডার্ড স্পেসিফিকেশন
প্রধান সার্কিট নিয়ন্ত্রণ	আইজিবিটি ব্রিজ সহ সাইন-ওয়েভ পিডব্লিউএম
শীতলকরণ যন্ত্রপাতি	বাহ্যিক জোরপূর্বক বায়ু ভ্যান কুলিং (ডুয়াল হিটসিঙ্ক)
ওজন ও মাত্রা	~ ২২ কেজি। 380mm H × 300mm W × 307mm D

মূল পারফরম্যান্স বৈশিষ্ট্য

নামমাত্র ইনপুট পাওয়ারঃ 56 kW / 198 A সর্বোচ্চ আউটপুট বর্তমান এই বিশাল শক্তি আউটপুট বড় আলফা 30 এবং আলফা 40 স্পিন্ডল মোটর চালানোর জন্য তৈরি করা হয়।এটি আপনার সিএনসি মেশিনকে টাইটানিয়াম বা কঠোর ইস্পাতের মতো শক্ত উপকরণগুলিকে স্ট্যাকিং বা ড্রপিং আরপিএম ছাড়াই উচ্চ উপাদান অপসারণের হারে হজ করার অনুমতি দেয়, আপনার দোকান এর আউটপুট সর্বাধিকীকরণ.
কন্ট্রোল ইন্টারফেসঃ স্পিন্ডল এইচআরভি সাপোর্ট সহ টাইপ 1 সিরিয়াল যোগাযোগ আয়না মসৃণ পৃষ্ঠ সমাপ্তি এবং নির্ভুলতা শক্ত ট্যাপিং সরবরাহ করে। স্ট্যান্ডার্ড টাইপ 1 ডিজিটাল ক্লোজড লুপ সিস্টেম সরাসরি ফ্যানুক 0-ডি, 16/18/২১ এবং 16i/18i/21i সিএনসি নিয়ন্ত্রণগুলির সাথে জুড়ি দেয়।উচ্চ প্রতিক্রিয়া ভেক্টর (এইচআরভি) নিয়ন্ত্রণ বর্তমান তরঙ্গকে হ্রাস করে, যা স্পিন্ডলকে ত্রুটিহীন থ্রেড ট্যাপিং এবং উচ্চ-গতির ছাঁচ তৈরির জন্য সার্ভো অক্ষগুলির সাথে নিখুঁতভাবে সিঙ্ক্রোনাইজ করার অনুমতি দেয়।
সার্টিফিকেশন সুফিক্সঃ #H520 সিই-অনুমোদিত স্পেসিফিকেশন আন্তর্জাতিক নিরাপত্তা মেনে চলার গ্যারান্টি দেয় এবং বৈদ্যুতিক গোলমাল হ্রাস করে। #H520 উপসর্গ মানে মডিউলটি কঠোর ইউরোপীয় নিরাপত্তা এবং ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা (EMC) মান পূরণ করে।এটা ইন্টিগ্রেটেড গোলমাল ঢালাই বৈশিষ্ট্য যা আপনার স্পিন্ডল ড্রাইভ ক্রস-টালক বা সংবেদনশীল রৈখিক স্কেল সঙ্গে বৈদ্যুতিক হস্তক্ষেপ কারণ থেকে প্রতিরোধ করে, পরিমাপ জোন, বা স্থানীয় সুবিধা গ্রিড।

ইঞ্জিনিয়ারিং দক্ষতা

"বিস্ফোরিত এসপিএম-৪৫ মডিউল প্রতিস্থাপনের সময়, আপনার কারখানার মেঝেতে কেবলমাত্র অভ্যন্তরীণ এ২০বি-১০০৭-০৫৯১ পাওয়ার বোর্ড বা এ২০বি-২০০২-০০৮০ ফায়ারিং কার্ড প্রতিস্থাপন করবেন না।ফ্যানুক কারখানায় এই অভ্যন্তরীণ বোর্ডগুলিকে মেলে এবং সুর করেএছাড়াও, ইনস্টলেশনের সময় সর্বদা পিছনের হিটসিঙ্কের বাইরের দুইটি শীতল ভ্যানগুলি পরীক্ষা করুন;সীমাবদ্ধ বায়ু প্রবাহ এই 300mm প্রশস্ত ফ্রেম উপর অকাল IGBT সেতু ব্যর্থতা সংখ্যা এক কারণ. "

-- প্রধান সিএনসি সিস্টেম রিম্যানুফ্যাকচারিং ইঞ্জিনিয়ার

প্রায়শই জিজ্ঞাসিত প্রশ্ন

কোন নির্দিষ্ট ফ্যানুক এলার্ম সরাসরি এই স্পিন্ডল ড্রাইভের ব্যর্থতার দিকে নির্দেশ করে?

ডুয়াল ৭ সেগমেন্ট এলইডি ডিসপ্লেতে প্রদর্শিত সাধারণ ত্রুটিগুলির মধ্যে এলার্ম ০১ (প্রধান সার্কিটে ওভারকরেন্ট), এলার্ম ০৯ (প্রধান সার্কিটের পাওয়ার সেকশন ওভারহিট),এবং অ্যালার্ম 24/25 (সিএনসি এবং স্পিন্ডল মডিউলের মধ্যে সিরিয়াল যোগাযোগের ত্রুটি)যদি এই কোডগুলির মধ্যে কোনটি লক হয়, তাহলে এটি মডিউলের পাওয়ার ইলেকট্রনিক্স বা কন্ট্রোল বোর্ডের মধ্যে একটি ত্রুটি নির্দেশ করে।

এই ড্রাইভটি কি A06B-6102-H245 এর পরিবর্তে #H500 এর মত অন্য কোনো উপসর্গ দিয়ে ব্যবহার করা যাবে?

হ্যাঁ, প্রায় সব ক্ষেত্রে. #H520 উপসর্গ কেবল কারখানার কনফিগার সিই সম্মতি পদচিহ্ন নির্দেশ করে. কোর শারীরিক মাত্রা, তারের টার্মিনাল, 198A বর্তমান আউটপুট,এবং টাইপ 1 নিয়ন্ত্রণ প্রোটোকল অন্যান্য H245 মডেলের সাথে সম্পূর্ণরূপে অভিন্ন, যা তাত্ক্ষণিক প্লাগ-এন্ড-প্লে ড্রপ-ইন এক্সচেঞ্জের অনুমতি দেয়।

এই ড্রাইভ মডিউলটি কি সরাসরি ৩ ফেজ এসি কারখানার পাওয়ার গ্রিডের সাথে সংযুক্ত?

না. ফ্যানুক আলফা মডুলার সিস্টেমের অংশ হিসেবে, A06B-6102-H245 কাঁচা এসি ইনপুট গ্রহণ করে না।এটি একটি সাধারণ ডিসি বাসবার (283-325 ভিডিসি) এর মাধ্যমে সরাসরি একটি ডেডিকেটেড Fanuc পাওয়ার সাপ্লাই মডিউল (পিএসএম) এর সাথে সংযুক্ত হতে হবে, যা ইনকামিং কারখানা লাইন ভোল্টেজ পরিচালনা করে।

প্রমাণিত কার্যকারিতা

"একটি অনুরূপ A06B-6102-H245 #H520 ড্রাইভ ইউনিট সম্প্রতি একটি এয়ারস্পেস উত্পাদন সুবিধা একটি ভারী দায়িত্ব উল্লম্ব ড্রিল মিল সংস্কারের জন্য স্থাপন করা হয়েছিল।ক্রমাগত গ্রাফাইট ধুলো এবং উদ্বায়ী তাপমাত্রা পরিবর্তনের শিকার পরিবেশে কাজ করা, মডিউলটির সিলড ফোর্সড এয়ার ডিজাইন কঠোর ৩ শিফট উৎপাদন চক্রের অধীনে শূন্য ব্যর্থতার রেকর্ড বজায় রেখেছে।
