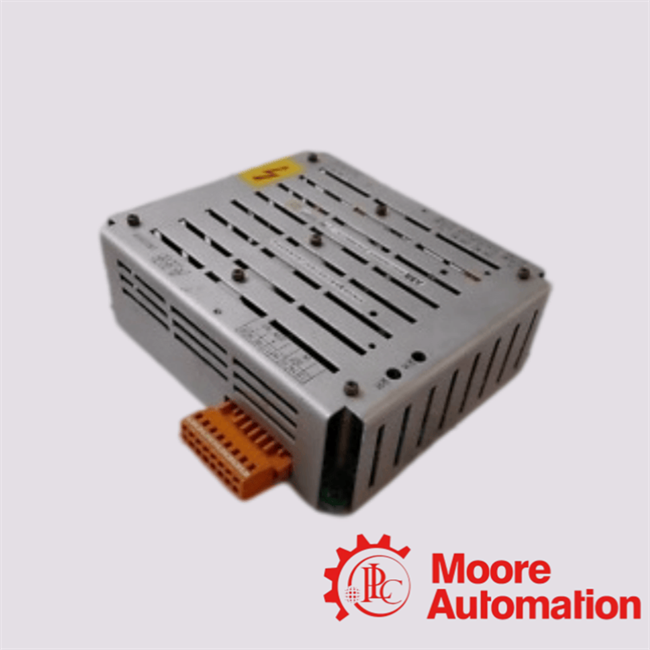

পণ্যের সঠিক পরিচয়
নিচের পরিচয় এবং ফাংশনটি ইউনিট্রোল এফ উত্তেজনার সিস্টেমের জন্য ABB হার্ডওয়্যার বর্ণনা 3BHS102402 E83 অনুসরণ করে।
| অফিসিয়াল ক্ষেত্র | যাচাইকৃত মান |
|---|---|
| নির্মাতা | এ বি বি |
| মডিউল নামকরণ | ইউএনএস০৮৬৮এ-পি, ভেরিয়েন্ট ভি২ |
| অর্ডার নম্বর | HIEE305120R2 |
| পণ্যের ধরন | বাহ্যিক বিদ্যুৎ সরবরাহ ইউনিট |
| সিস্টেমের প্রেক্ষাপট | UNITROL F উত্তেজনা ব্যবস্থা |
| প্রাথমিক কাজ | ইউনিট্রল এফ ইউনিটে সংহত POW-1 মডিউলের ভোল্টেজ সরবরাহ করে। |
যাচাইকৃত বৈদ্যুতিক তথ্য
| প্যারামিটার | এবিবি প্রকাশিত মূল্য |
|---|---|
| V2 এসি ইনপুট পরিসীমা | 127 থেকে 213 VAC |
| ভি২ ডিসি ইনপুট পরিসীমা | ৮২ থেকে ৩১২ ভিডিসি |
| এসি ফ্রিকোয়েন্সি পরিসীমা | ৫০ থেকে ৬০০ হার্জ |
| প্রধান উৎপাদন | 240 VDC, ±10%, 40 W |
| যোগাযোগ জিজ্ঞাসা আউটপুট | +২৪ ভিডিসি, ±১০%, ১৬ ওয়াট |
| মাত্রা | ১৭৮ × ১৫৫ × ৫৮ মিমি |
| ভর | 750 গ্রাম |
| সুরক্ষার মাত্রা | আইপি২০ যখন এবিবি সমাবেশের প্রয়োজনীয়তা পালন করা হয় |
| ইনস্টলেশনের উচ্চতা | সমুদ্রপৃষ্ঠ থেকে সর্বোচ্চ ২,০০০ মিটার |
| সংযোগ টার্মিনাল | 2.5 মিমি2 WAGO টাইপ 231 স্প্রিং-কেজ টার্মিনাল |
কার্যকরী নকশা
এসি এবং ডিসি সরবরাহের পথ
এবিবি এসি এবং ডিসি ইনপুটগুলি বর্ণনা করে যা স্টেপ-আপ কনভার্টারটির আগে বিচ্ছিন্ন হয়, একটি অতিরিক্ত সরবরাহ ধারণা সমর্থন করে।
ইনপুট স্ট্যাটাস তত্ত্বাবধান
এসি এবং ডিসি ইনপুট ভোল্টেজ পর্যবেক্ষণ করা হয়। এসি এবং ডিসি উপস্থিতি এসি অন এবং ডিসি অন এলইডি দ্বারা দেখানো হয়।
240 ভিডিসি ধারাবাহিকতা বিকল্প
সংক্ষিপ্ত ডিসি সরবরাহের বিরতির সময়, 240 ভিডিসি আউটপুট নির্দিষ্ট আউটপুট টার্মিনালে সংযুক্ত একটি বহিরাগত ক্যাপাসিটর দ্বারা সমর্থিত হতে পারে।
24 ভিডিসি যোগাযোগ সরবরাহ
এবিবি বর্ণনা অনুসারে যোগাযোগের প্রশ্নের ভোল্টেজটি গ্যালভানিকভাবে বিচ্ছিন্ন, বর্তমান-সীমাবদ্ধ এবং শর্ট সার্কিট-প্রমাণ।
লাইফসাইকেল সচেতন যাচাইকরণ
নামের প্লেট থেকে সম্পূর্ণ অর্ডার নম্বর, মডিউল নামকরণ এবং V2 চিহ্নিতকরণ রেকর্ড করুন।
এসি/ডিসি সোর্স রেঞ্জ, আউটপুট সার্কিট, টার্মিনাল অ্যাসাইনমেন্ট এবং ক্যাবিনেট সুরক্ষা নিশ্চিত করুন।
এবিবি হার্ডওয়্যার ডকুমেন্টেশন অনুসরণ করুন এবং ডি-এনার্জিযুক্ত পরিদর্শন এবং ইনস্টলেশনের জন্য যোগ্য কর্মী ব্যবহার করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
একাধিক ব্র্যান্ডের খুচরা যন্ত্রাংশও অনুরোধ করা হয়েছে
গ্রাহকরা স্বতন্ত্রভাবে অতিরিক্ত পার্ট নম্বর সংগ্রহ করতে পারেন।
এই মডেলগুলি কেবলমাত্র স্বতন্ত্র সংগ্রহের রেফারেন্স। তারা HIEE305120R2 UNS0868A-P V2 এর প্রতিস্থাপন বা প্রতিস্থাপন নয়।সামঞ্জস্যতা এবং ইনভেন্টরির উপলব্ধতা প্রতিটি আইটেমের জন্য পৃথকভাবে নিশ্চিত করা উচিত.
