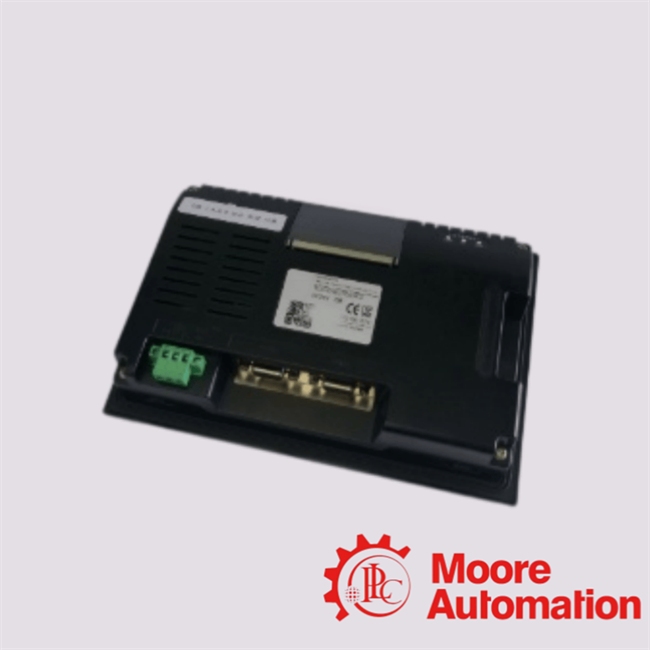

MV570 1TNA928300R0001 এবিবি এইচএমআই টাচ স্ক্রিন কন্ট্রোল প্যানেল ইন্ডাস্ট্রিয়াল পিএলসি সিস্টেমের জন্য

MV570 1TNA928300R0001 এবিবি এইচএমআই টাচ স্ক্রিন কন্ট্রোল প্যানেল ইন্ডাস্ট্রিয়াল পিএলসি সিস্টেমের জন্য

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সুইডেন
পরিচিতিমুলক নাম:	ABB
সাক্ষ্যদান:	CE, RoHS
মডেল নম্বার:	MV570 1TNA928300R0001

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সুইডেন

পরিচিতিমুলক নাম:

সাক্ষ্যদান:

CE, RoHS

মডেল নম্বার:

MV570 1TNA928300R0001

পণ্য বিবরণ:

কেন্দ্রীয় এইচএমআই

ABB পণ্য নম্বর:

1TNA928300R0001

প্রদর্শন:

10.4-ইঞ্চি 4:3 রঙের TFT/LED, 800 x 600

অপারেটিং সিস্টেম:

অ্যান্ড্রয়েড

পাওয়ার সাপ্লাই:

24 ভিডিসি; 8 ওয়াট সাধারণ

ফ্রন্ট প্রোটেকশন:

IP65 (IEC 60529)

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

এবিবি MV570 10.4-ইঞ্চি টাচ এইচএমআই

1TNA928300R0001 24 VDC সেন্ট্রাল এইচএমআই

IP65 ফ্রন্ট 800 x 600 অ্যান্ড্রয়েড প্যানেল

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

inquires

প্যাকেজিং বিবরণ:

কারখানা সিল সহ নতুন এবং আসল

ডেলিভারি সময়:

2-3 কাজের দিন

পরিশোধের শর্ত:

টি/টি

যোগানের ক্ষমতা:

প্রয়োজন

পণ্যের বর্ণনা

ABB MV570 · অফিসিয়াল ম্যানুয়াল যাচাইকৃত

MV570
কেন্দ্রীয় HMI

ABB পণ্যের নম্বর 1TNA928300R0001. একটি 10.4-ইঞ্চি ইন্ডাস্ট্রিয়াল টাচ প্যানেল যা RISC প্ল্যাটফর্মের উপর ভিত্তি করে অ্যান্ড্রয়েড সহ তৈরি, একটি কেন্দ্রীভূত পর্যবেক্ষণ এবং অপারেটিং ইন্টারফেস হিসাবে ডিজাইন করা হয়েছে।

10.4-ইঞ্চি TFT/LED800 × 60024 VDCIP65 ফ্রন্ট

পরিচয় প্রথমসঠিক MV570 মিল

প্রতিস্থাপন বা কমিশনিংয়ের আগে সম্পূর্ণ পণ্যের নম্বর, হার্ডওয়্যার/সফ্টওয়্যার রিভিশন এবং প্রকল্পের ব্যাকআপ নিশ্চিত করুন।

অফিসিয়াল ABB ডেটা এক নজরে

ছয়টি যাচাইকৃত পণ্যের বৈশিষ্ট্য

পণ্যের বিবরণ

কেন্দ্রীয় HMI

পণ্যের নম্বর

1TNA928300R0001

মডেল

MV570

ডিসপ্লে

10.4-ইঞ্চি LCD টাচ প্যানেল

অপারেটিং সিস্টেম

Android

সম্মতি

CE; RoHS 2002/95/EC

হার্ডওয়্যার প্রোফাইল

অফিসিয়াল স্পেসিফিকেশন যা সোর্সিংয়ের সময় গুরুত্বপূর্ণ

ডিসপ্লে এবং দৃশ্যমানতা

10.4-ইঞ্চি 4:3 কালার TFT LED ব্যাকলাইট সহ, 800 × 600 সর্বোচ্চ রেজোলিউশন, 300 cd/m² উজ্জ্বলতা এবং 800:1 কনট্রাস্ট।

প্রসেসিং প্ল্যাটফর্ম

Freescale i.MX6 ডুয়াল-কোর 800 MHz CPU 1 GB অনবোর্ড DDR3 SDRAM এবং 4 GB eMMC NAND ফ্ল্যাশ সহ।

টাচ ইন্টারফেস

প্রজেক্টেড ক্যাপাসিটিভ টাচ কন্ট্রোল; ABB 10,000,000 এর বেশি একক-পয়েন্ট টাচ অপারেশনের উল্লেখ করেছে।

ইন্ডাস্ট্রিয়াল কানেক্টিভিটি

একটি 10/100/1000 Mbps PoE ইথারনেট পোর্ট এবং দুটি USB 2.0 হোস্ট টাইপ-এ পোর্ট।

পাওয়ার এবং খরচ

24 VDC সাপ্লাই 8 W সাধারণ পাওয়ার খরচ সহ 24 VDC এ।

পরিবেশ এবং সুরক্ষা

0–55 °C অপারেটিং তাপমাত্রা; -20–60 °C স্টোরেজ; 5–90% RH নন-কন্ডেন্সিং; সামনের প্যানেল থেকে IP65।

অ্যাপ্লিকেশন কনটেক্সট

একটি স্পষ্ট ডেটা সীমানা সহ কেন্দ্রীভূত পর্যবেক্ষণ

ABB নথিগুলি কী

কেন্দ্রীয় HMI ভূমিকা
MV570 MC510 এর মতো মডিউলগুলির সাথে নির্মিত প্রকল্পগুলির জন্য পর্যবেক্ষণ এবং অপারেটিং ইন্টারফেস হিসাবে কাজ করতে পারে যখন SmiSView ইনস্টল করা থাকে।

ইন্ডাস্ট্রিয়াল I/O অ্যাক্সেস
গিগাবিট-সক্ষম ইথারনেট এবং ডুয়াল USB হোস্ট পোর্ট ম্যানুয়ালে বর্ণিত নেটওয়ার্ক এবং পেরিফেরাল সংযোগগুলিকে সমর্থন করে।

প্যানেল ইনস্টলেশন
সামনের প্যানেলের IP65 সুরক্ষা ABB-এর মাউন্টিং এবং সিলিং নির্দেশাবলী অনুসরণ করার উপর নির্ভর করে।

সঠিক-মিল চেকলিস্ট

লেবেল পড়ুন
MV570 এবং 1TNA928300R0001 যাচাই করুন।

রিভিশন পরীক্ষা করুন
হার্ডওয়্যার, সফ্টওয়্যার এবং সিরিয়াল লেবেল তথ্য রেকর্ড করুন।

প্রকল্প রক্ষা করুন
পরিবর্তনের আগে কনফিগারেশন ব্যাকআপ, কাটআউট, সংযোগকারী এবং 24 VDC সরবরাহ নিশ্চিত করুন।

প্রকিউরমেন্ট ওয়ার্কফ্লো

প্যানেল সরানোর আগে অনুসন্ধানের পরিকল্পনা করুন

01 · সনাক্ত করুন

নেমপ্লেট ক্যাপচার করুন

সম্পূর্ণ পণ্যের নম্বর এবং রিভিশন ডেটা সহ স্পষ্ট সামনের, পিছনের এবং লেবেলের ছবি পাঠান।

02 · যাচাই করুন

ইনস্টলেশন বিবরণ মিলান

প্যানেল কাটআউট, মাউন্টিং, ইন্টারফেস, পাওয়ার সাপ্লাই এবং ইনস্টল করা অ্যাপ্লিকেশন ব্যাকআপ পর্যালোচনা করুন।

03 · কোট

প্রয়োজনীয়তা নির্ধারণ করুন

পরিমাণ, শর্তের পছন্দ, গন্তব্য এবং প্রয়োজনীয় সরবরাহের তারিখ প্রদান করুন।

সিদ্ধান্ত সমর্থন

প্রায়শই জিজ্ঞাসিত সোর্সিং প্রশ্ন

অফিসিয়াল পণ্যের পরিচয় কী?

ABB MV570 কে একটি কেন্দ্রীয় HMI হিসাবে পণ্যের নম্বর 1TNA928300R0001 সহ চিহ্নিত করে।

কোন ডিসপ্লে নথিভুক্ত করা হয়েছে?

ম্যানুয়ালটি 800 × 600 রেজোলিউশন সহ একটি 10.4-ইঞ্চি 4:3 কালার TFT/LED ডিসপ্লের উল্লেখ করে।

প্রতিস্থাপনের আগে কী পরীক্ষা করতে হবে?

লেবেল পরিচয়, হার্ডওয়্যার/সফ্টওয়্যার রিভিশন, প্রকল্পের ব্যাকআপ, কাটআউট, ইন্টারফেস এবং 24 VDC পাওয়ার প্রয়োজনীয়তা নিশ্চিত করুন।
